Pupitre machine
Le pupitre machine est adapté au tour par son constructeur.
La version montée sur votre machine peut donc différer de la
version illustrée ici. Autres informations: cf. Documentation
de la machine.

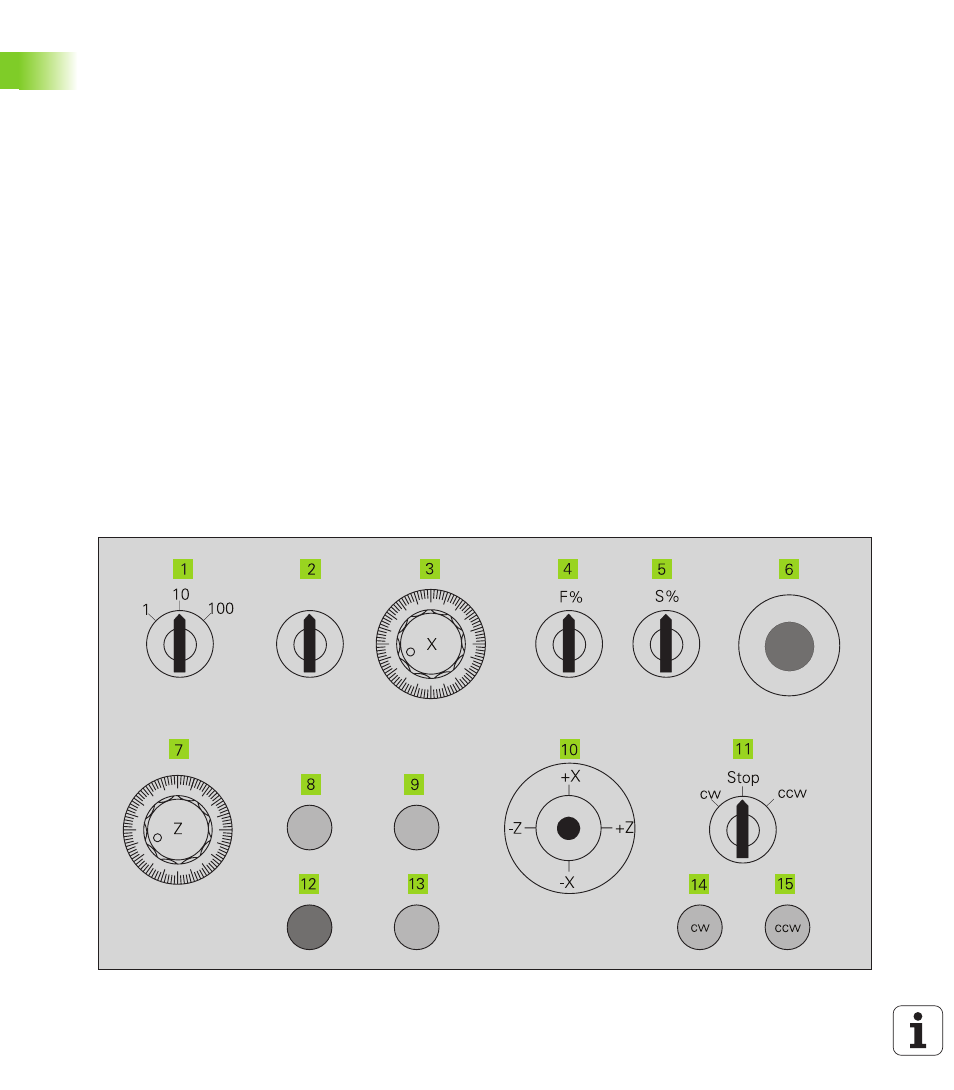

Eléments de commande:
1 Résolution de la manivelle
règle la résolution de la manivelle sur 1/10 mm, 1/100 mm
ou 1/1000 mm pour chaque trait de gravure – ou sur
d'autres résolutions définies par le constructeur de la
machine
2 Priorité donnée à la manivelle avec les cycles de
filetage
commute la manivelle sur „priorité dans les cycles de
filetage“
3 Manivelle X
pour positionner le chariot transversal (transversal = sens X)
4 Correction de l'avance
influe sur l'avance programmée (potentiomètre d'avance)
5 Correction de la vitesse de rotation
influe sur la vitesse de rotation programmée
(potentiomètre de broche)
6 Commutateur d'ARRET D'URGENCE
7 Manivelle Z
pour positionner le chariot longitudinal (longitudinal = sens Z)
8 Changement d'outil
Confirmer le changement d'outil
9 Marche/arrêt arrosage
commute l'arrivée du liquide de refroidissement
10 Commutateur multi-directions
déplacement linéaire du chariot en avance de travail ou
avance rapide; le commutateur d'avance rapide est intégré
11 Commutateur de broche
commute la broche pour rotation sens horaire (CW), anti-
horaire (CCW) ou arrêt broche (M05)
12 Arrêt cycle
arrête le déplacement et l'exécution du cycle (la broche
reste en service)
13 Marche cycle
lance les cycles, programmes-cycles ou programmes CN
14 Touche broche CW
fait tourner la broche lentement vers la droite (CW)
15 Touche broche CCW
fait tourner la broche lentement vers la gauche (CCW)
