9.5 Ex
emple ICP „F
ra
isag
e
“

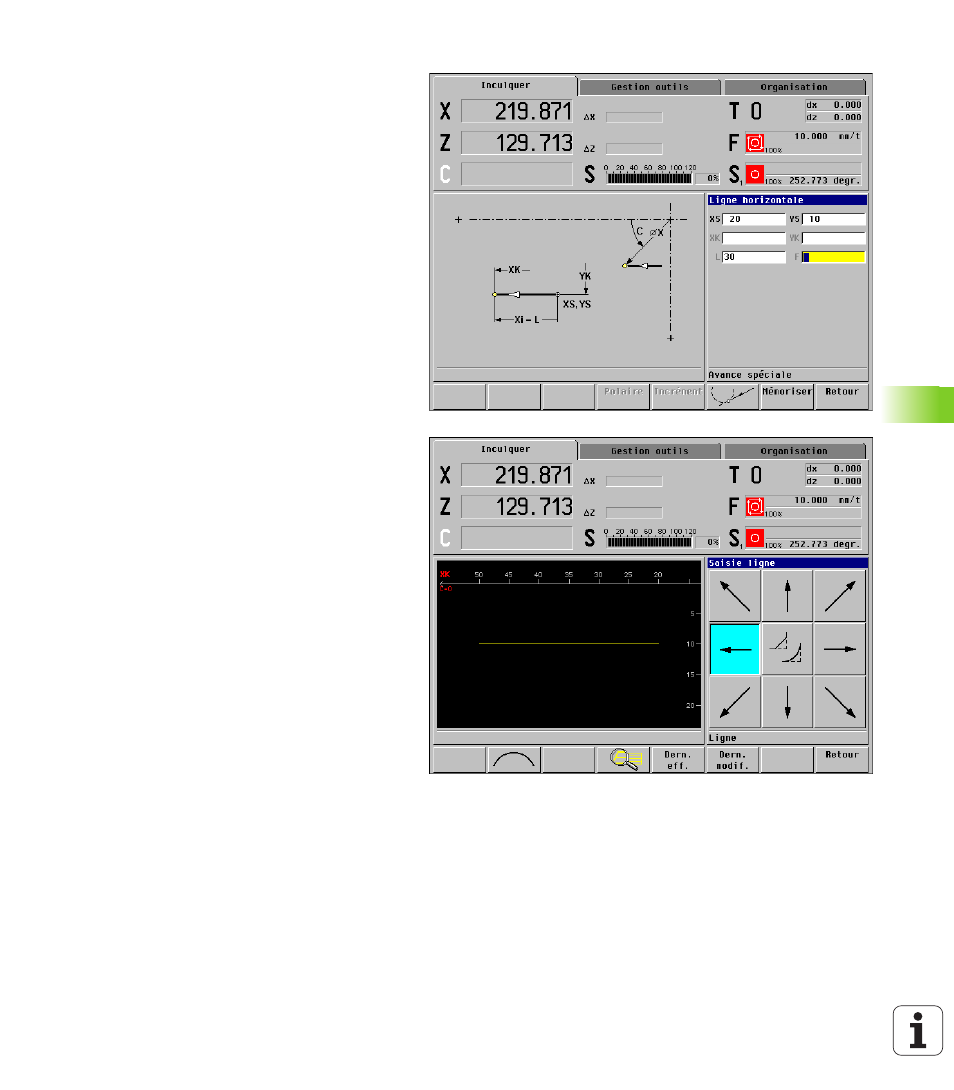

Elément du contour 1
On introduit tout d'abord le „contour brut“. Puis on
définit les arrondis avec l'„insertion“ d'élément.
Le contour débute par une ligne horizontale.
L'indication du point de départ du contour ICP
s'effectue avec la définition du premier élément de
contour en „XS, YS“.
L'introduction de „longueur ligne“ permet de définir
l'élément sans ambiguïté. La MANUALplus
représente l'élément du contour.
