HEIDENHAIN MANUALplus 4110 - Manuel (Page 243)

MANUALplus 4110 HEIDENHAIN 243
5.2 Edition de cont
ours ICP
5.2 Edition de contours ICP
Un contour ICP est constitué par les éléments du
contour. Chaque contour ICP se voit attribuer un
numéro particulier ainsi qu'une brève description. Un
contour ICP est intégré dans un cycle ICP.
Vous créez un contour ICP par introduction
séquentielle des éléments du contour. Vous
définissez le point de départ du contour en
définissant le premier élément du contour. Le point
final du contour est défini par le point-cible du dernier
élément de contour.
Vous complétez ou modifiez les contours existants.
Les éléments de contour/contours partiels introduits
sont immédiatement affichés. Vous réglez l'affichage
grâce aux fonctions de zoom et de décalage.
Vous sélectionnez les contours ICP soit par la
„sélection de contours ICP“, soit en introduisant un
numéro de contour ICP (champ „contour ICP“). Vous
commutez entre la liste des contours ICP et le champ
d'introduction „Contour ICP“ en appuyant sur „Enter“
ou avec „flèche vers le haut/le bas“.
Vous pouvez créer/usiner successivement plusieurs
contours ICP. Lorsque vous quittez l'éditeur ICP, le
dernier „numéro de contour ICP“ traité est enregistré
dans le cycle.
Vous pouvez copier ou effacer des contours ICP (cf.
“Gestion de programmes” à la page 75).

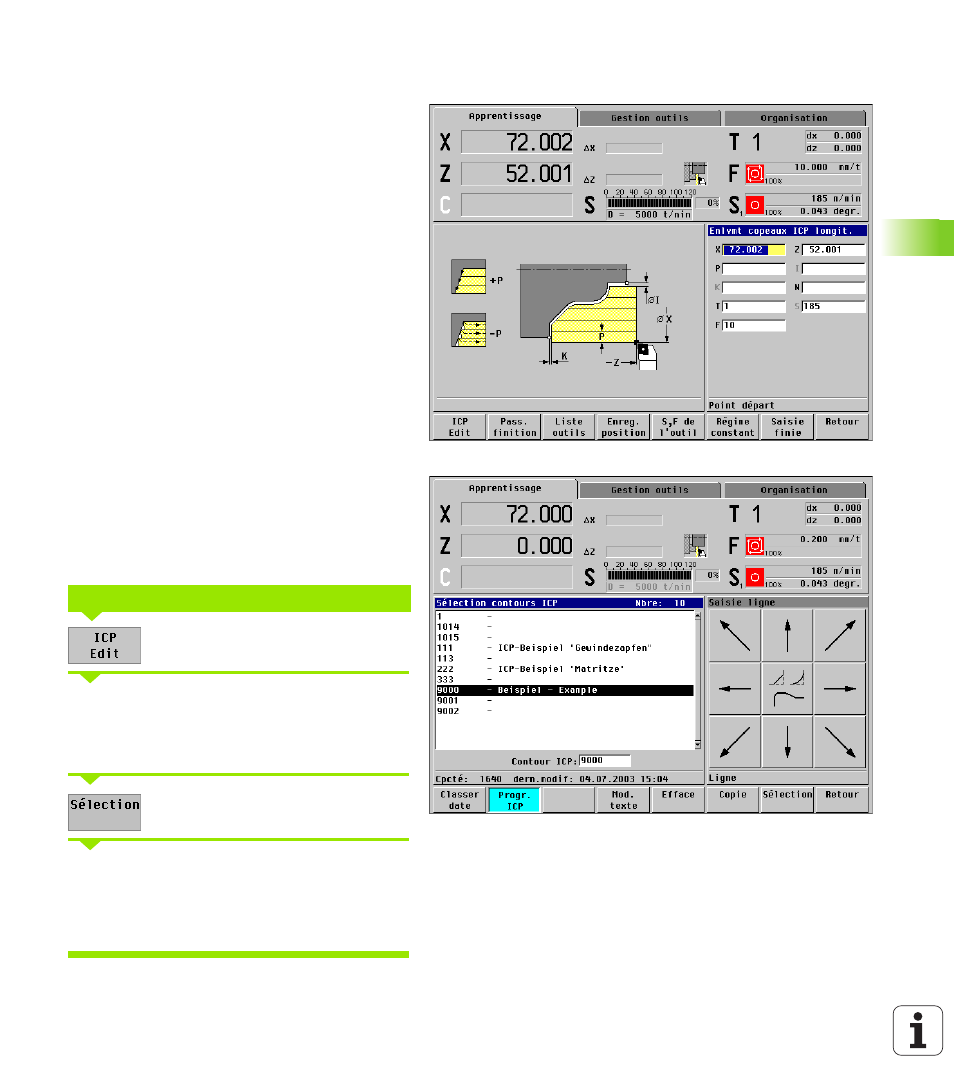

Appuyer sur ICP Edit
„ Indiquer un nouveau numéro de contour ICP ou
„ sélectionner un n° de contour ICP qui existe déjà
Appuyer sur Sélection
L'éditeur ICP
„ est prêt à introduire un nouveau contour ou
„ affiche le contour existant et le propose pour
l'usinage.
Appel de l'éditeur ICP
