3.3 Données de la machine
Affichage et introduction des données
de la machine
En mode manuel, vous introduisez les données-
machine (outil, vitesse de rotation broche et avance)
sous „Régler T, S, F“. Dans les programmes-cycles
et les programmes DIN, les données-machine font
partie intégrante des paramètres de cycles ou du
programme CN.
Sous „Régler T, S, F“, vous définissez en outre la
„vitesse de rotation maximale“ ainsi que l'„angle
d'arrêt“ (d'indexation).
Vous pouvez enregistrer les données de coupe
(vitesse de rotation broche, avance) en même temps
que les données d'outils et valider avec la softkey S,
F de l'outil (cf. “Données d'outils – Paramètres
auxiliaires” à la page 426).
Affichage des données-machine
Sélectionnez „Régler T, S, F“ (ceci
n'est possible qu'en mode manuel)
Introduire les paramètres
Fermer l'introduction des données

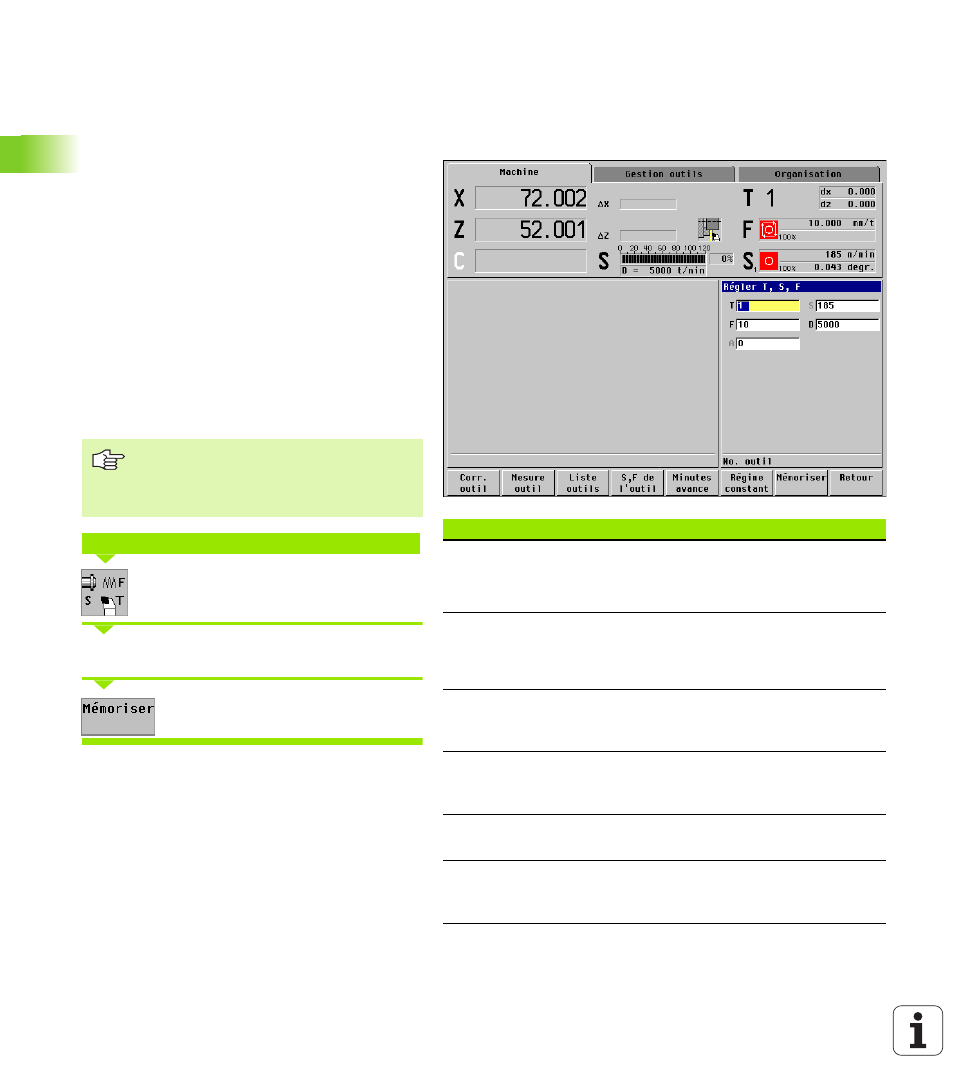

Eléments de l'affichage des données-machine
Affichage de position X, Z: Distance pointe de l'outil – point zéro
pièce
„ Lettre d'axe blanche: Pas de „déverrouillage“ de l'axe
Affichage de position C: Position de l'axe C
„ champ vide: Axe C non activé
„ Lettre d'axe blanche: Pas de „déverrouillage“ de l'axe
Affichage du chemin restant X, Z, C: Différence entre la position
actuelle et la position finale de la commande de déplacement en
cours.
Affichage chemin restant Z et état zone protégée: Affichage du
chemin restant et affichage de l'état de la surveillance de la zone
protégée.
Charge d'utilisation de la broche: Charge d'utilisation du moteur
de broche principale en fonction du couple de rotation nominal
Charge d'utilisation de la broche et vitesse de rotation max.:
Charge d'utilisation du moteur de broche principale et, en plus,
affichage de la vitesse de rotation max. valide.
L'affichage des données de la machine
peut être configuré. Votre affichage peut
donc diverger de l'affichage représenté
ici.
Introduire les données-machine
