5.6 Eléments de cont
our ICP sur la f
a
ce fr
ontale
Saisie ligne sur la face frontale

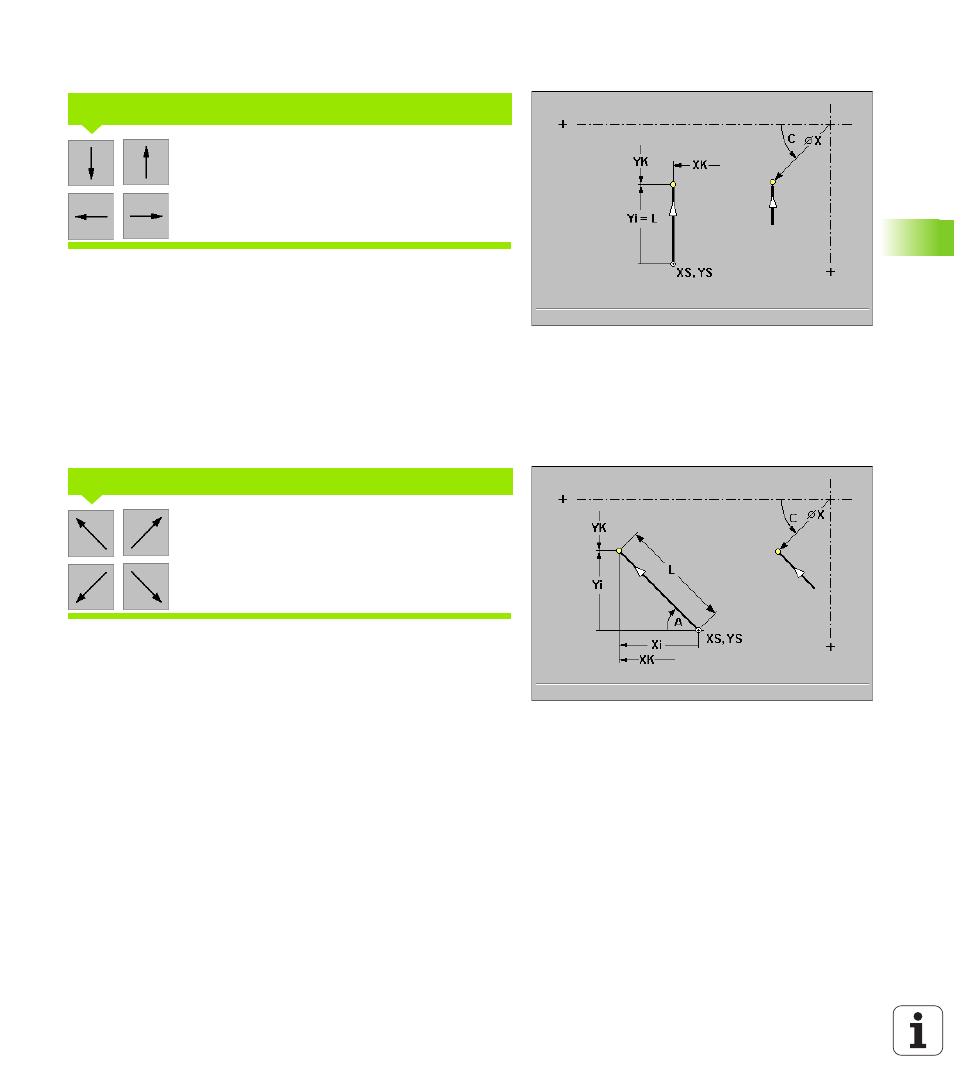

Sélectionner le sens de la ligne
Vous indiquez les cotes de la ligne et définissez le raccordement vers
l'élément de contour suivant.
Paramètres
XS, YS Point de départ
(coordonnées cartésiennes)
XD, CS Point de départ
(coordonnées polaires)
XK, YK Point-cible
(coordonnées cartésiennes)
X, C Point-cible
(coordonnées polaires)
L Longueur de la ligne
F Avance spéciale
Sélectionner le sens de la ligne
Vous indiquez les cotes de la ligne et définissez le raccordement vers
l'élément de contour suivant.
Paramètres
XS, YS Point de départ
(coordonnées cartésiennes)
XD, CS Point de départ
(coordonnées polaires)
XK, YK Point-cible
(coordonnées cartésiennes)
X, C Point-cible
(coordonnées polaires)
A Angle par rapport à l'axe XK
– sens de l'angle: cf. figure d'aide
L Longueur de la ligne
F Avance spéciale
Lignes verticales/horizontales
Ligne en angle
