MANUALplus 4110 HEIDENHAIN 157
4.5 Cy
cles „de coupe
“

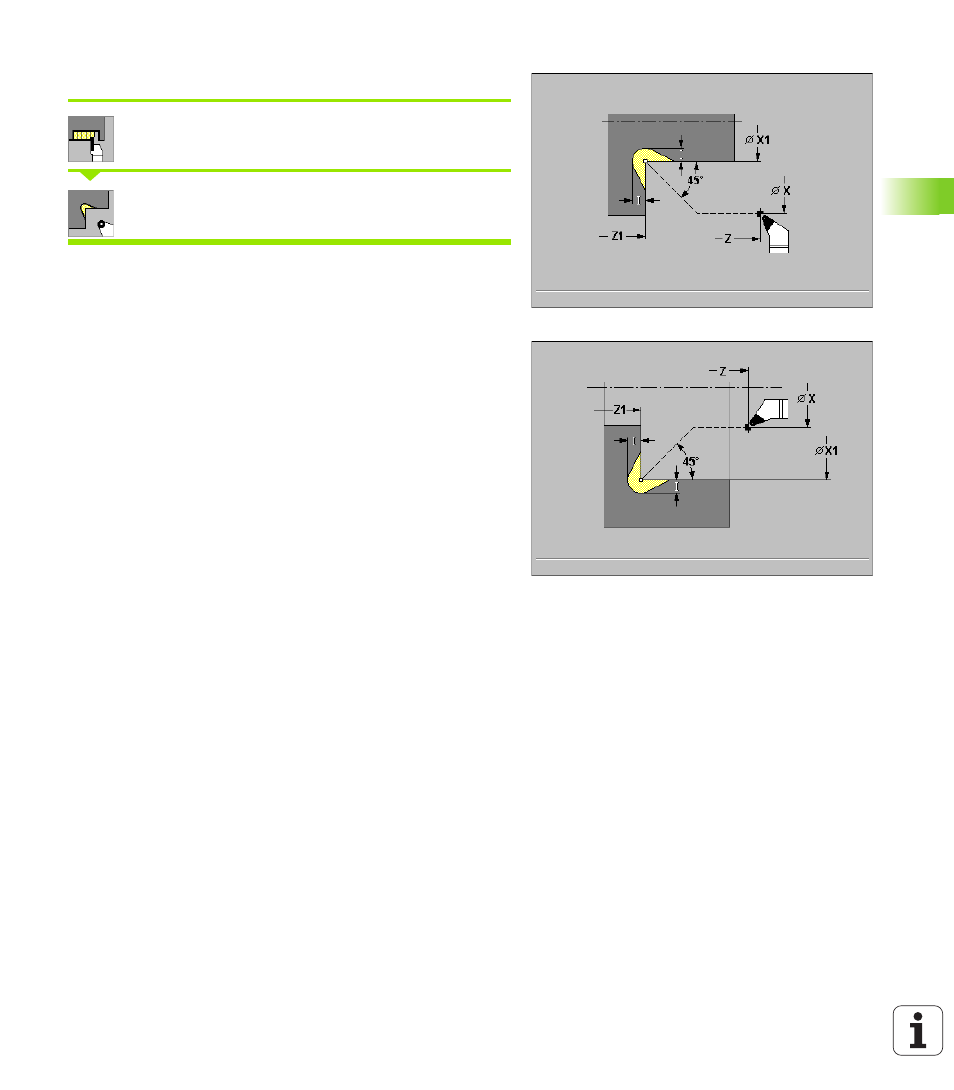

Dégagement de forme K
Sélectionner les „cycles de coupe“
Sélectionner le „dégagement K“
La forme de contour usinée dépend de l'outil utilisé car une seule
passe linéaire est exécutée sous l'angle de 45°.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Angle du contour
 I Profondeur du dégagement
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Exécution du cycle
1 déplacement en rapide selon un angle de 45° à la „distance de
sécurité“ avant l'„angle de contour X1, Z1“
2 plongée de la „profondeur du dégagement I“
3 retrait de l'outil en suivant la même trajectoire, jusqu'au „point de
départ X, Z“
