150 4 Programmation des cycles
4.5 Cy
cles „de coupe
“

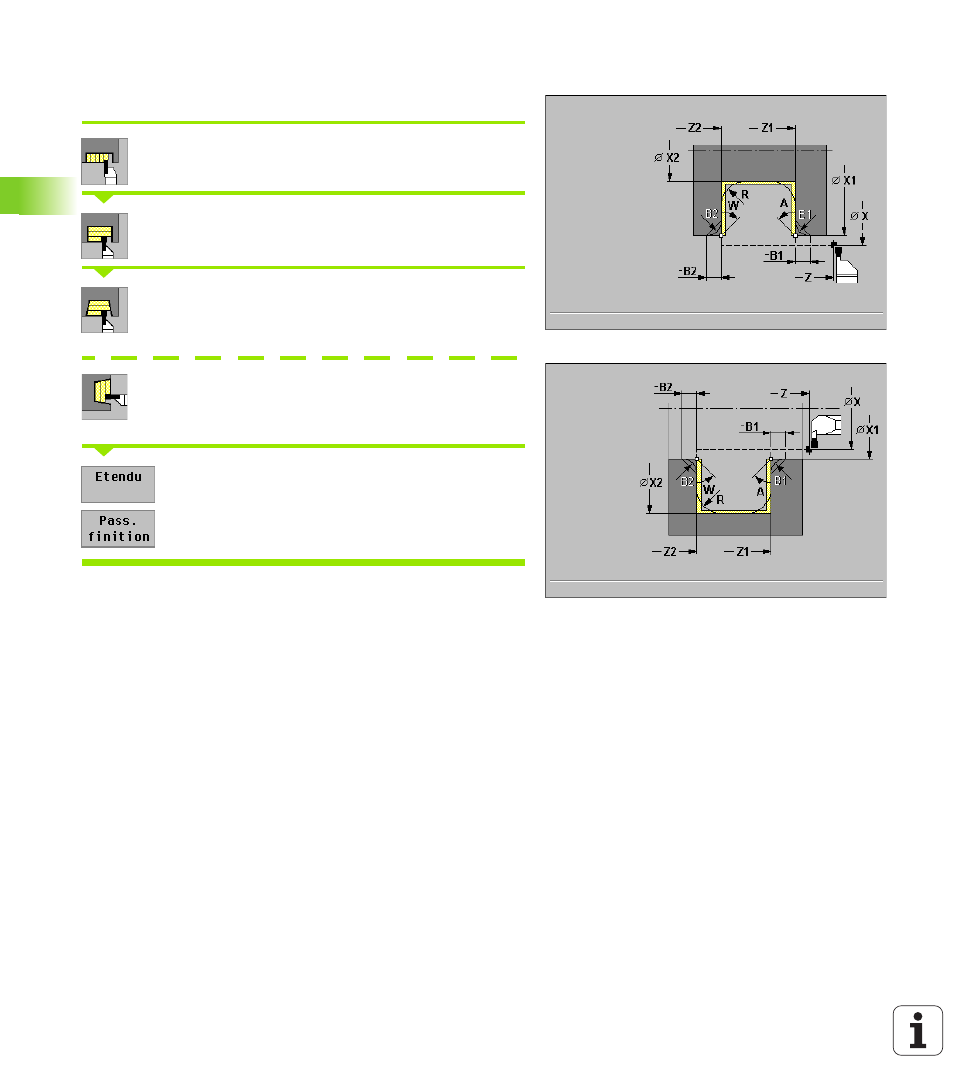

Tournage de gorges radiales/axiales (finition) –
Etendu
Sélectionner les „cycles de coupe“
Sélectionner le „tournage de gorges“
Sélectionner le „tournage de gorge radiale“ (figures
de droite)
Sélectionner le „tournage de gorge axiale“ (figures
page suivante)
Activer Etendu
Activer Passe finition
Le cycle réalise la finition de la section de contour allant de „X1, Z1“ à
„X2, Z2“ (cf. également “Tournage de gorges” à la page 143).
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du contour
 X2, Z2 Point final du contour
 0 Avance de plongée – par défaut: Avance active
 A Angle initial: Plage: 0° <= A < 90°
 W Angle final: Plage: 0° <= W < 90°
 R Arrondi
 B1, B2 Chanfrein/arrondi (B1 Début du contour; B2 Fin du contour)
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 RB Correction de profondeur lors du tournage
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
 I, K Surépaisseur pièce brute en X, Z
