MANUALplus 4110 HEIDENHAIN 361
6.20 Usinag
e sur la f
a
ce fr
ontale

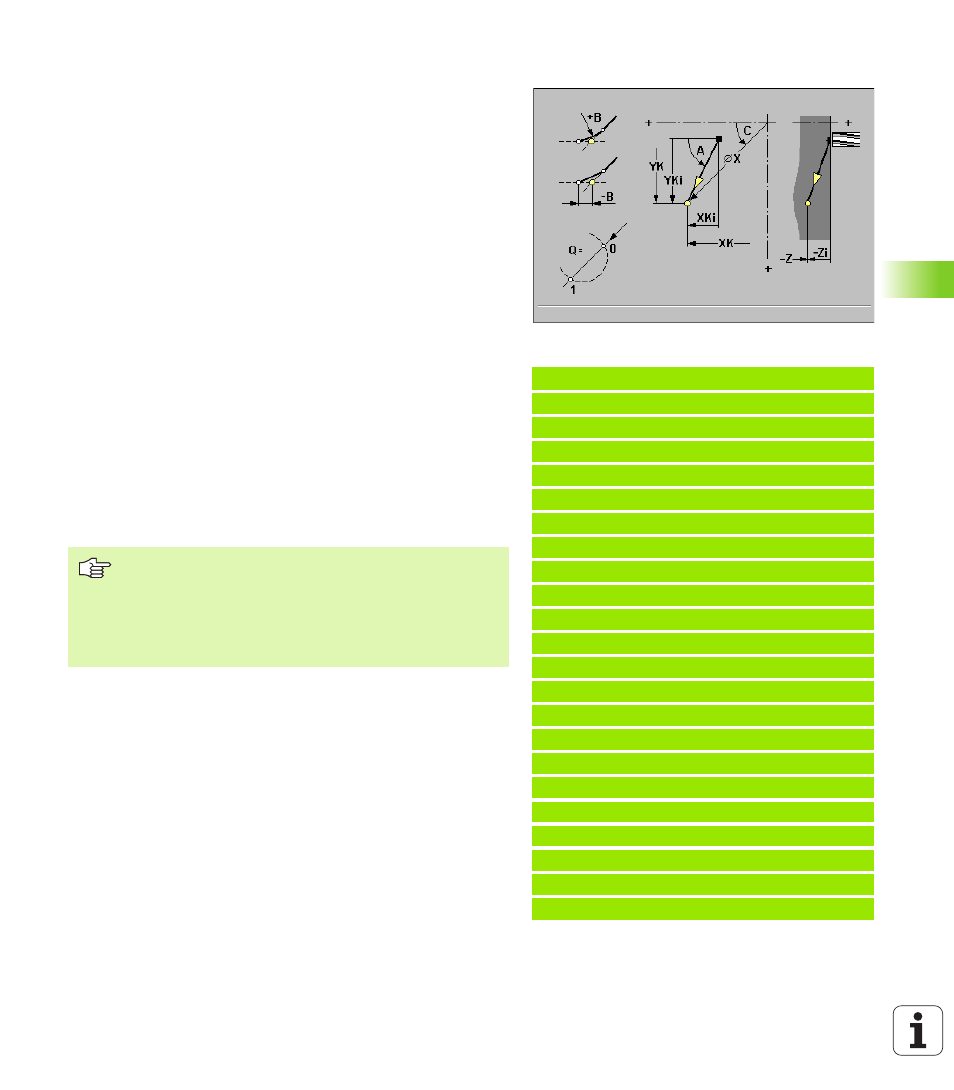

Droite sur la face frontale G101
Commande de géométrie: G101 définit une droite sur un contour
situé sur la face frontale.
Commande d'usinage: L'outil se déplace selon l'avance d'usinage en
suivant une trajectoire linéaire jusqu'au „point final“.
Paramètres
 X Point final (cote de diamètre)
 C Angle final – Direction angulaire: Cf. figure d'aide
 XK Point final (cartésien)
 YK Point final (cartésien)
 Z Point final
 A Angle par rapport à l'axe positif XK
 Q Point d'intersection (par défaut: Q=0): Si deux possibilités de
solution sont proposées lors du calcul du point final, „Q“ définit le
point final.
 B Chanfrein/arrondi : Transition vers l'élément de contour suivant.
Programmez le point final théorique de l'élément de contour si vous
indiquez un chanfrein/arrondi.
„ B: Aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 Z Point final
Exemple: G101
%101.nc
[G101, G102, G103]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
FIN
„ Définissez le point final soit en coordonnées polaires,
soit en coordonnées cartésiennes.
„ Autorisés seulement avec G101 comme commande de
géométrie: Paramètres Q, B
„ Autorisé seulement avec G101 comme commande
d'usinage: Paramètre Z
