146 4 Programmation des cycles
4.5 Cy
cles „de coupe
“
Tournage de gorges radiales/axiales – Etendu
Sélectionner les „cycles de coupe“
Sélectionner le „tournage de gorges“

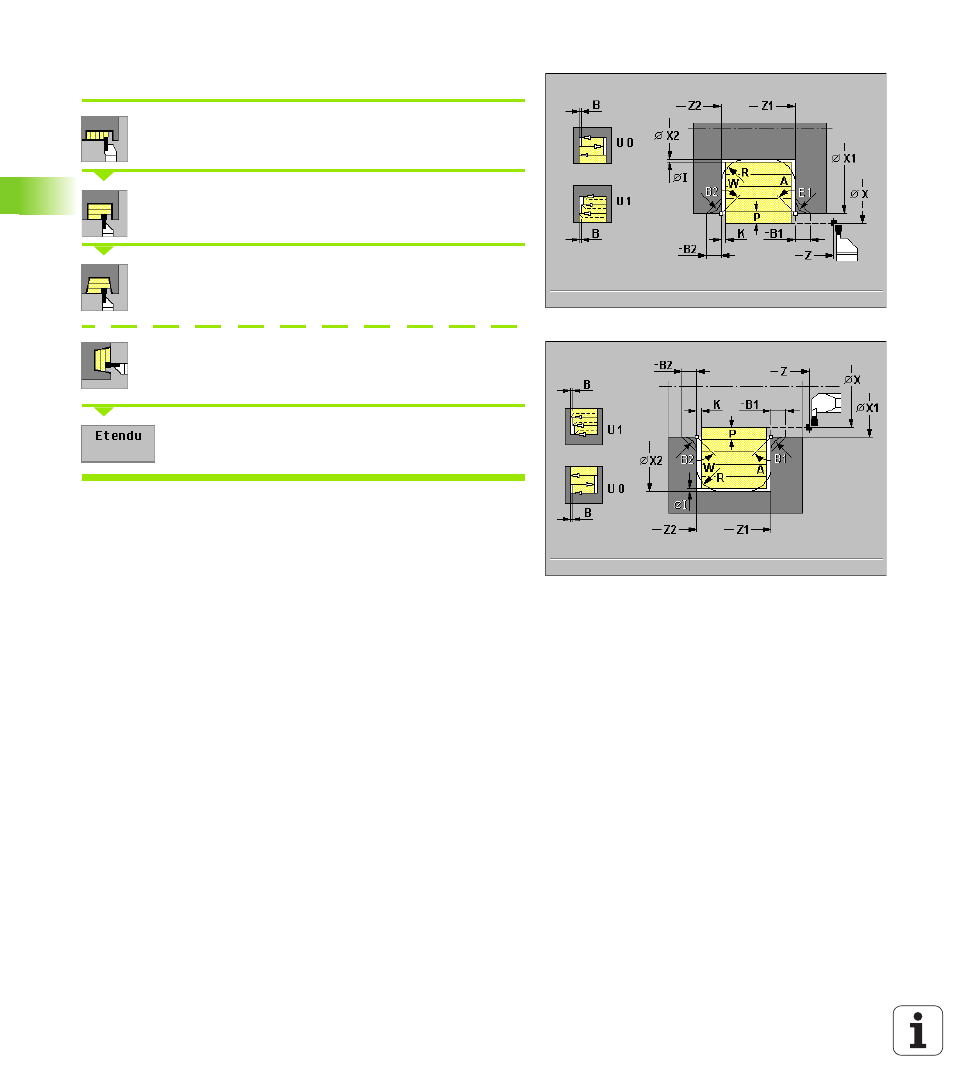

Sélectionner le „tournage de gorge radiale“ (figures
de droite)
Sélectionner le „tournage de gorge axiale“ (figures
page suivante)
Activer Etendu
Le cycle réalise l'ébauche de la zone définie par „X/Z1“ et „X2, Z2“ en
tenant compte des surépaisseurs (cf. également “Tournage de
gorges” à la page 143).
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du contour
 X2, Z2 Point final du contour
 P Profondeur de passe: Plongée max.
 0 Avance de plongée – par défaut: Avance active
 A Angle initial: Plage: 0° <= A < 90°
 W Angle final: Plage: 0° <= W < 90°
 R Arrondi
 B1, B2 Chanfrein/arrondi (B1 Début du contour; B2 Fin du contour)
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
 B Largeur de décalage – par défaut: 0
 U Tournage unidirectionnel – par défaut: 0
„ U=0: Bidirectionnel
„ U=1: Unidirectionnel (direction: Cf. figure d'aide)
 I, K Surépaisseur X, Z
