Condition pour les informations sur l'outil: Les variables doivent
être „définies“ dans le programme CN au moyen de l'appel d'outil.
L'affectation des variables #519..#521 dépend du type de l'outil.
Variable # Informations sur l'outil
#514 Type d'outil:
„ 1: Outils de tournage
„ 2: Outils „à bout carré“
„ 3: Outils de filetage
„ 4: Forets
„ 5: Tarauds
„ 6: Outils de fraisage
#515 Orientation de l'outil:
#519 avec type d'outil 6: Nombre d'arêtes
de coupe (K)
#520 avec type d'outil:
„ 1, 2: Rayon de l'arête de coupe (R)
„ 6: Diamètre de la fraise (I)
#521 avec type d'outil 2: Largeur de l'arête
de coupe (K)
#522 Position d'outil (référence: Sens
d'usinage de l'outil):
„ 0: Sur le contour
„ 1: A droite du contour
„ – 1: A gauche du contour
#523..#524 Cotes de réglage (Z, X)

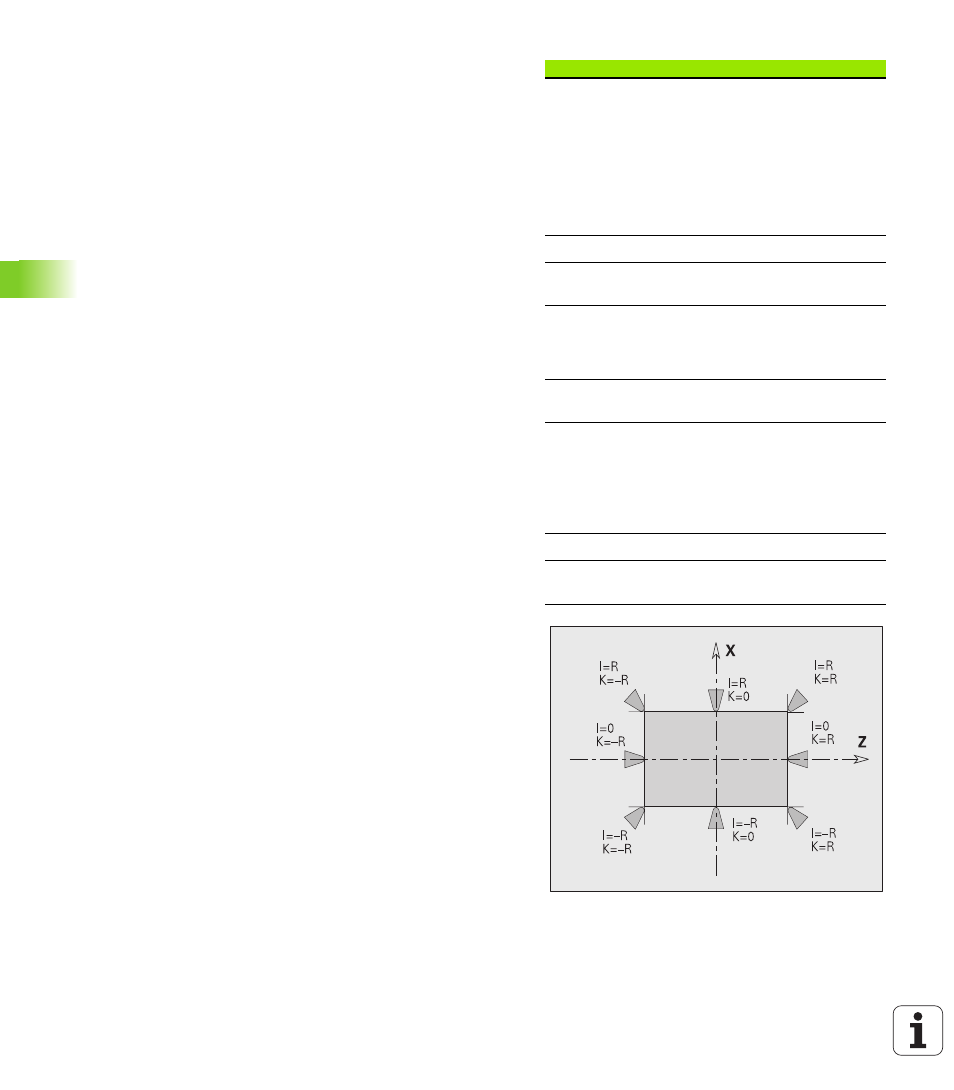

#526..#527 Position du centre de l'arête de coupe
I, K (cf. figure en bas)
