MANUALplus 4110 HEIDENHAIN 389
6.22 Usinag
e de modèles

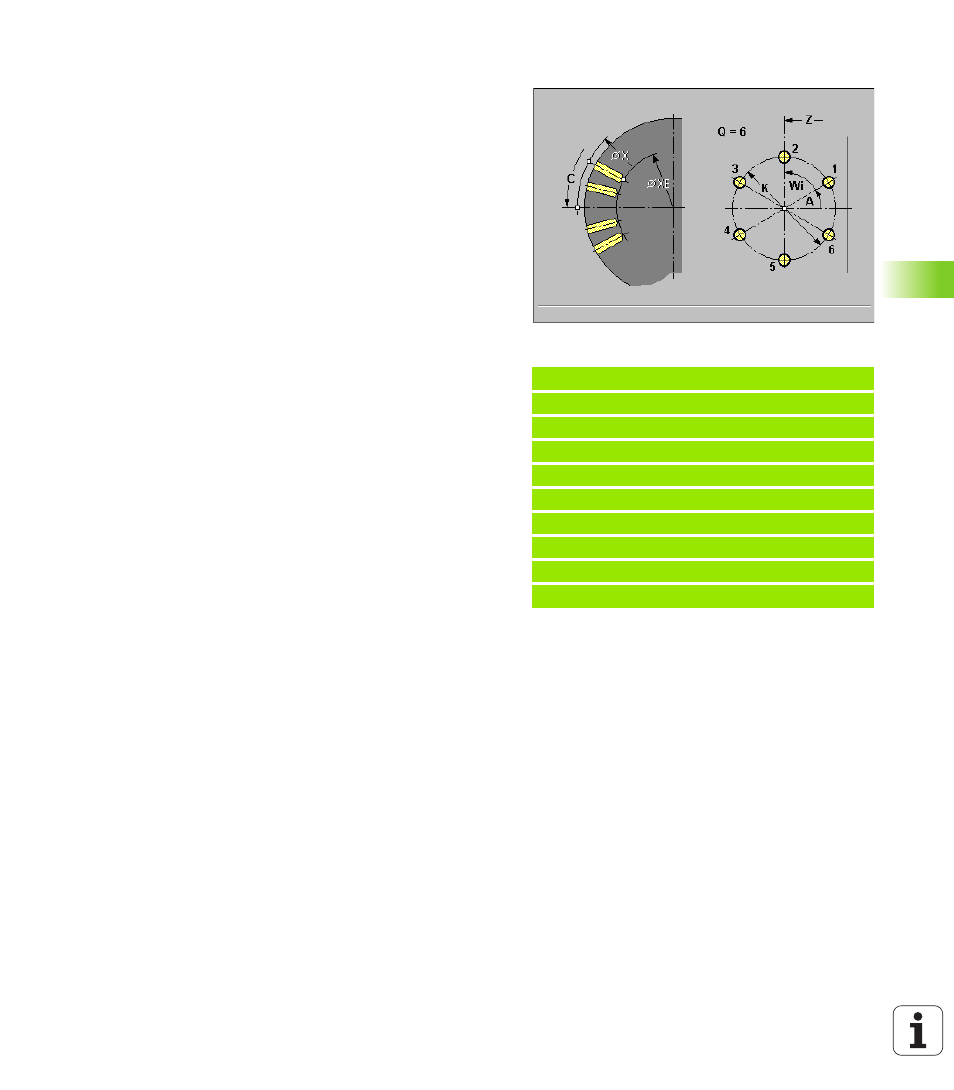

Modèle circulaire sur le pourtour G746
G746 réalise des modèles de trous ou de figures équidistants sur un
cercle ou un arc de cercle situé sur le pourtour.
Combinaisons de paramètres pour la définition du centre du modèle
ou des positions du modèle:
„ Centre du modèle: Z et C
„ Positions du modèle:
„ W et Q
„ Wi et Q
Si vous n'indiquez pas le „XE“, la commande utilise le cycle de
perçage/fraisage ou la définition de figure de la séquence CN suivante.
Selon ce principe, vous combinez la définition de modèle avec les
cycles de perçage (G71, G74, G36) ou avec des opérations de fraisage
(définitions de figures G314, G315, G317).
Paramètres
 Z Centre modèle (polaire)
 C Angle: Centre du modèle (polaire)
 X Point initial du trou/de la figure de fraisage (cote de diamètre)
 XE Point final du trou/de la figure de fraisage (cote de diamètre)
 K Diamètre: Diamètre du modèle
 A Angle initial – Position du premier trou/de la première figure
 K Diamètre: Diamètre du modèle (par défaut: Position effective
en X)
 W Angle final – Position du dernier trou/de la dernière figure
 Wi Angle final – Distance par rapport à la position suivante
 Q Nombre de trous/figures (par défaut: 1)
 V Sens de déroulement (par défaut: 0): Disposition des trous/figures
(nécessaire si W a été défini):
„ V=0: Sur l'arc de cercle le plus long
„ V=1: A partir de A dans le sens horaire
„ V=2: A partir de A dans le sens anti-horaire
Exemple: G746
%746.nc
[G746]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 X102 K7
N7 M15
FIN
