MANUALplus 4110 HEIDENHAIN 419
7.
4 Données d'outils
Outils de tournage
Sélectionner les „outils de tournage“

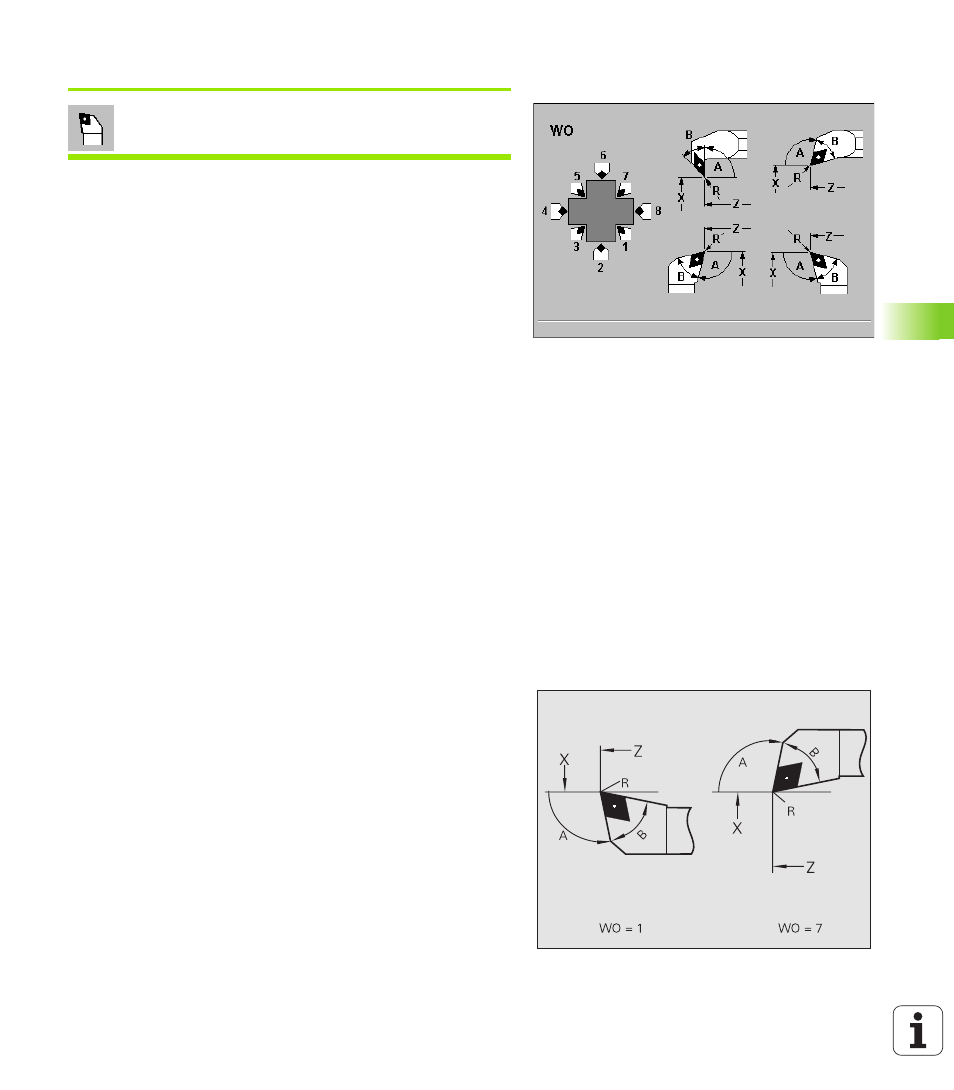

La figure d'aide illustre la cotation d'outils coudés d'ébauche et de
finition destinés à un usinage longitudinal (WO=1, 3, 5 et 7). A la page
suivante, vous trouverez des indications relatives à la cotation d'outils
pour usinage transversal, d'outils neutres et de galets de tournage.
Paramètres d'outils
 X Cote de réglage en X
 Z Cote de réglage en Z
 R Rayon de la dent
 WO Orientation d'outil: Indice: cf. figure d'aide
 A Angle de réglage: Plage: 0° <= A <= 180°
 B Angle de pointe: Plage: 0° <= B <= 180°
 DX Correction d'usure en X: Plage: –100mm < DX < 100mm
 DZ Correction d'usure en Z: Plage: –100mm < DZ < 100mm
 Q Texte d'outil: Référence au texte décrivant l'outil
 MD Sens de rotation – par défaut: non indiqué par défaut
„ 3: M3
„ 4: M4
 TS Vitesse de coupe/vitesse de rotation/ par défaut: non indiquée
 TF Avance – par défaut: non indiquée
 PT Durée d'utilisation – par défaut: non indiquée
 RT: Champ durée d'utilisation restante
 PZ Quantité – par défaut: non indiquée
 RZ: Champ quantité restante
Outils pour usinage transversal
La figure de droite illustre un exemple de cotation d'outils pour
usinage transversal ayant pour orientation WO=1 et WO=7.
