9.3 Exemple ICP „Matrice“

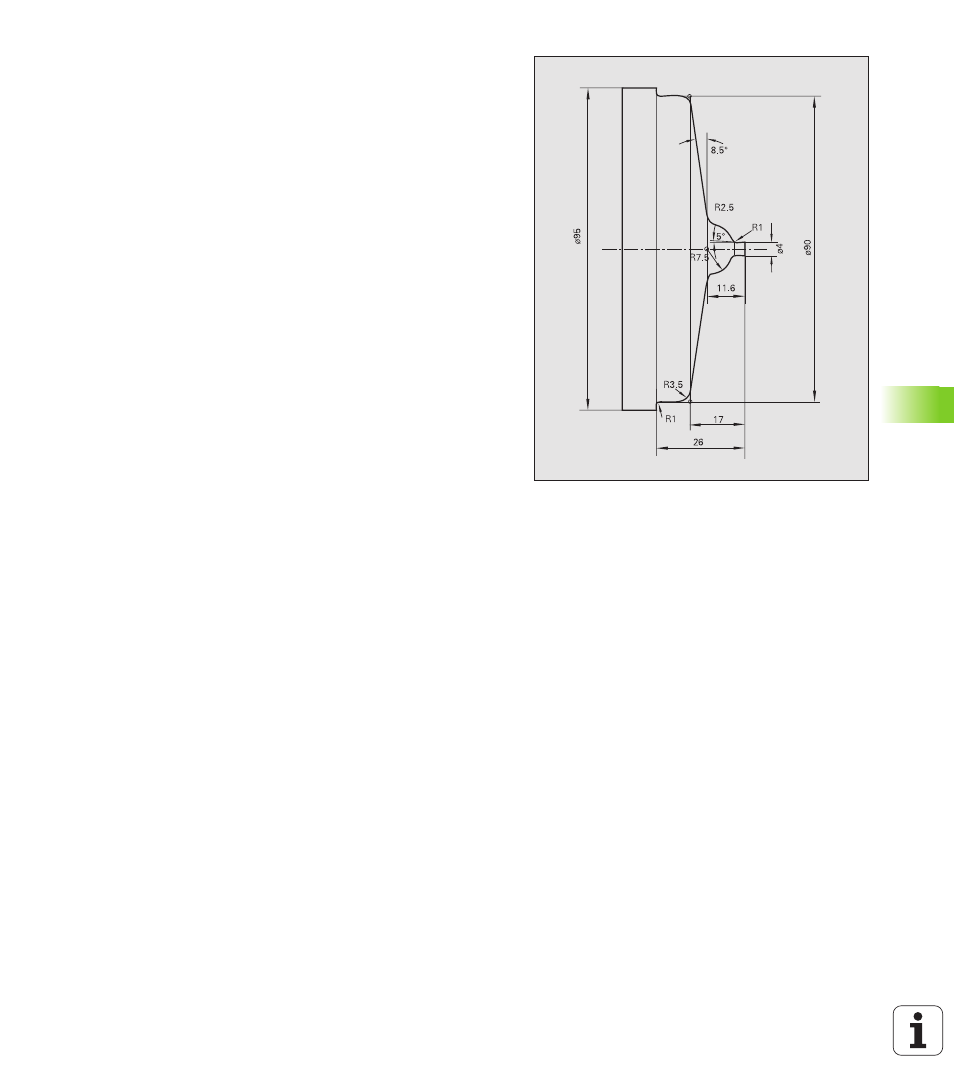

Cet exemple illustre l'usinage d'une matrice à l'aide de la
programmation ICP. Partant du plan d'usinage, présentons les
différentes phases opératoires pour élaborer le contour ICP et
l'intégrer dans les cycles ICP.
A la fin de l'usinage, on dispose de la définition de contour ICP ainsi
que du programme-cycles.
L'usinage est réalisé avec les cycles ICP transversaux.
Outils utilisés
„ Outil d'ébauche:
„ Position T1
„ WO = 1 Orientation d'outil
„ A = 93° Angle de réglage
„ B = 55° Angle de pointe
„ R = 0,8 Rayon d'outil
„ Outil de finition:
„ Position T2
„ WO = 1 Orientation d'outil
„ A = 93° Angle de réglage
„ B = 55° Angle de pointe
„ R = 0,5 Rayon d'outil
Etapes à suivre
 Brider la pièce brute (diamètre 95 mm, longueur 100 mm)
 Configurer la machine
– Définir le point zéro pièce
– Déterminer les cotes de l'outil
 Commuter en mode „Apprentissage“
 Introduire les cycles de positionnement pour le changement d'outil
 Créer un contour ICP
 Intégrer le contour ICP dans les cycles d'ébauche et de finition
