270 5 Programmation ICP
5.6 Eléments de cont
our ICP sur la f
a
ce fr
ontale

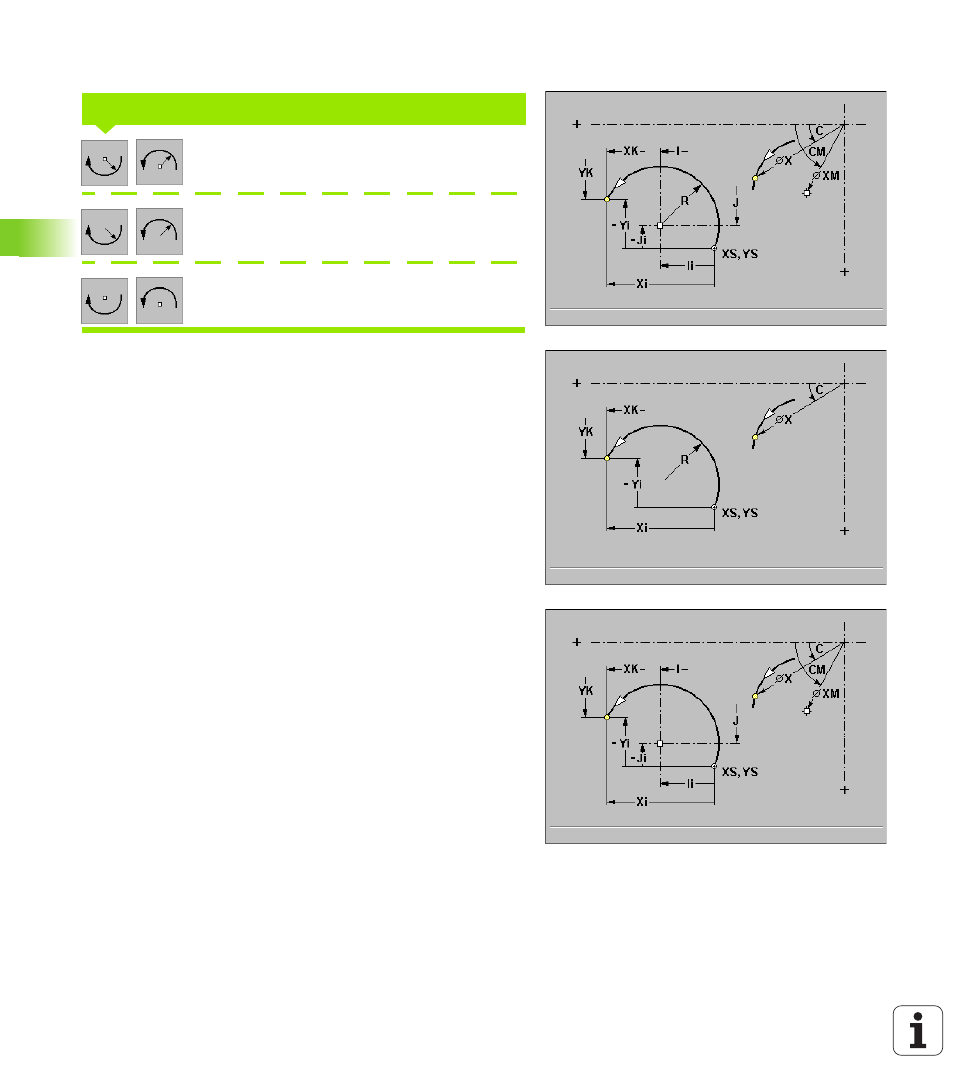

Saisie arc de cercle sur la face frontale
Arc (de cercle) avec centre (MP) et rayon (R)
Arc de cercle avec rayon
Arc de cercle avec centre (MP)
Vous indiquez les cotes de l'arc de cercle et définissez le
raccordement vers l'élément de contour suivant.
Paramètres (le centre n'est pas demandé pour „Arc avec rayon“ – et
le rayon n'est pas demandé pour „Arc avec centre“)
 XS, YS Point de départ (coordonnées cartésiennes)
 XD, CS Point de départ (coordonnées polaires)
 XK, YK Point-cible (coordonnées cartésiennes)
 X, C Point-cible (coordonnées polaires)
 I, J Centre (coordonnées cartésiennes)
 XM, CM Centre (coordonnées polaires)
 R Rayon
 F Avance spéciale
Introduire un arc de cercle
