322 6 Programmation DIN
6.12 Cy
cles simples de t
our
nag
e

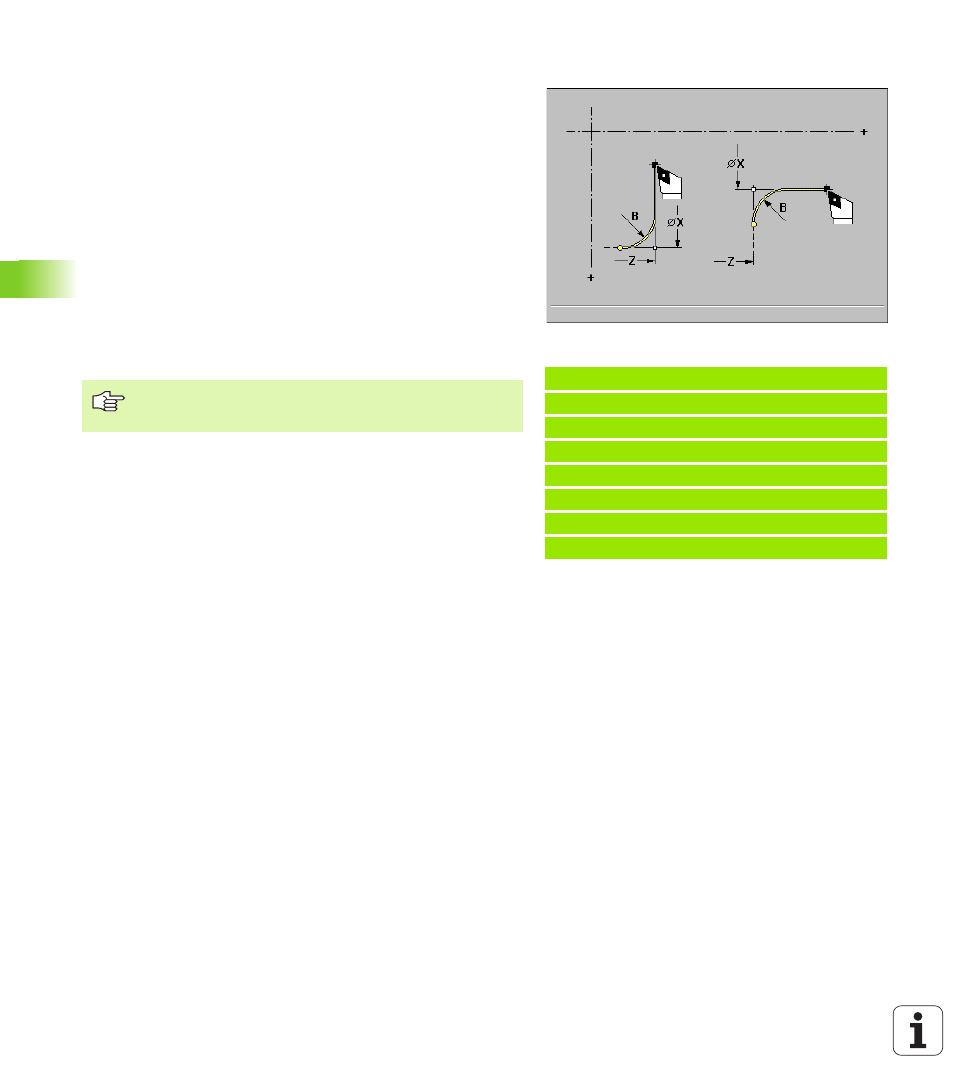

Course avec rayon G87
G87 créé des rayons de transition aux angles internes et externes,
perpendiculaires et paraxiaux. L'élément longitudinal ou transversal
précédent sera usiné si l'outil est situé avant l'exécution du cycle sur
la coordonnée X ou Z de l'angle de contour. Les rayons sont usinés en
une passe.
La MANUALplus calcule le sens de l'arrondi à partir de l'„orientation
d'outil“ (cf. “Outils de tournage” à la page 419).
Position de l'outil à l'issue de l'exécution du cycle: Point final de
l'arrondi
Paramètres
 X Angle du contour (cote de diamètre)
 Z Angle du contour
 B Rayon
 E Avance réduite : Par défaut: Avance active
Exemple: G87
%87.nc
[G87]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G87 X84 Z0 B2
N6 . . .
FIN
„ Correction du rayon de la dent: sera exécutée.
„ Surépaisseurs: Ne seront pas appliquées.
