316 6 Programmation DIN
6.1
1
Cy
cles de t
our
nag
e
a
v
e
c suivi du cont
our

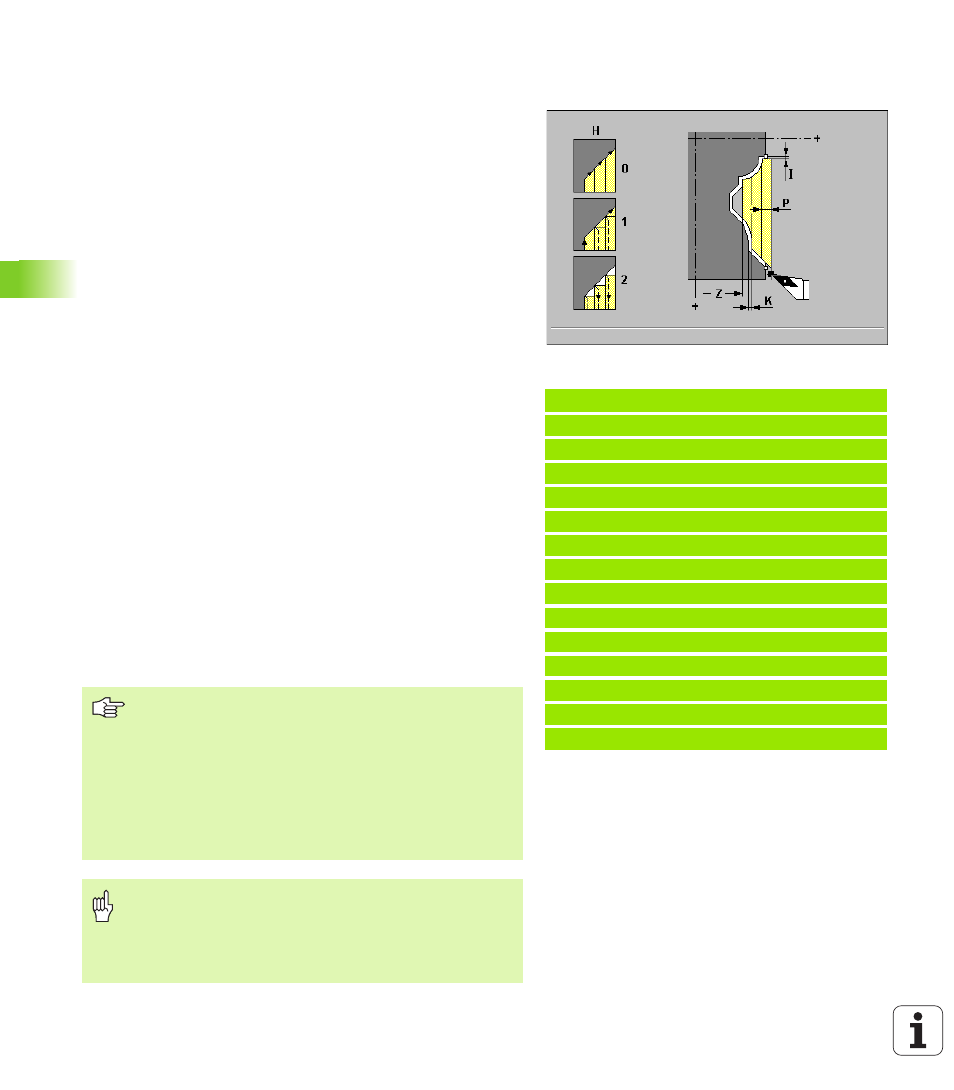

Ebauche transversale spéciale avec plongée
G829
Le cycle procède à l'enlèvement de copeaux transversal et avec
plongée sur la zone de contour définie dans les séquences suivantes
par la position de l'outil et la définition de contour (cf. “Définition du
contour” à la page 310).
Paramètres
 Z Limitation de coupe : L'enlèvement de copeaux est réalisé
jusqu’à la „limitation de coupe“.
 P Plongée max. : La répartition des passes est calculée de manière
à éviter une „passe de finition“ et à ce que la passe calculée soit <=
P.
 E Avance de plongée : L'outil plonge dans la matière selon l'avance
E.
„ E=0: Ne pas usiner les contours en poussant
„ Aucune introduction: Plus l'outil plonge selon un angle à forte
pente, plus la réduction de l'avance est importante (50% max.).
 H Mode de sortie (par défaut: 1):
„ H=0: Usine après chaque passe le long du contour
„ H=1: Relève l'outil sous 45°; usine la dernière passe le long du
contour
„ H=2: Relève l'outil sous 45° – aucune passe n'est réalisée le long
du contour
 I Surépaisseur X (cote de diamètre) – (par défaut: 0)
 K Surépaisseur Z (par défaut: 0)
Remarques relatives à l'exécution du cycle:
„ La MANUALplus calcule le sens d'enlèvement de copeaux et de
passe à l'aide de la position effective de l'outil par rapport au point
initial/point final de la section de contour.
„ Position de l'outil à l'issue de l'exécution du cycle: Point initial du
cycle
Exemple: G829
%829.nc
[G829]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X125 Z0
N3 G829 P5 H1 I1 K0.3
N4 G0 X120 Z-12
N5 G1 Z-3 A195 B3
N6 G1 X90 B2
N7 G1 Z-9 A-65 B-2
N8 G1 X50
N9 G1 Z-11 A-60
N10 G1 X32 B1
N11 G1 X24 Z0
N12 G80
FIN
„ L'outil doit se trouver à l'extérieur de la zone de contour
définie.
„ Correction du rayon de la dent: sera exécutée.
„ Les surépaisseurs G57/G58 seront prises en compte si
„I, K“ ne sont pas programmés. A l'issue de l'exécution
du cycle, les surépaisseurs sont effacées.
„ Distance de sécurité à l'issue d'une coupe:
Paramètres „Paramètres actuels – Usinage – Distances
de sécurité“
Attention, risque de collision
Si l'angle de réglage et de pointe de l'outil ne sont pas
définis, celui-ci plonge selon l'angle de plongée. – S'ils
sont définis, l'outil plonge selon l'angle max. possible. Le
reste de matière demeure.
