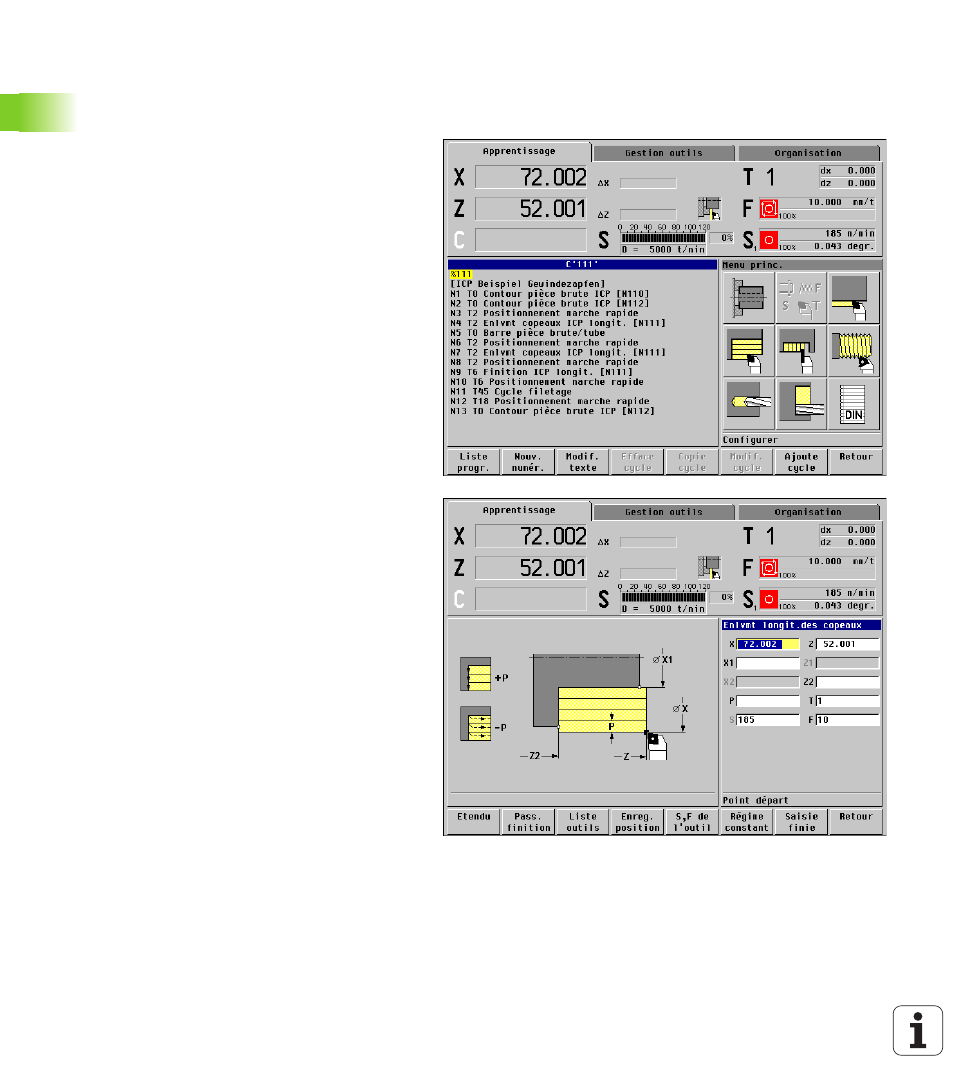

La MANUALplus affiche dans des fenêtres les
informations à afficher. Certaines fenêtres ne sont
affichées qu'en cas de besoin, par exemple, pendant
l'introduction des données.
L'écran comporte en outre la ligne des modes de
fonctionnement ainsi que l'affichage des softkeys.
Les champs d'affichage des softkeys correspondent
aux softkeys situées en bas de l'écran.
Fenêtres utilisées
„ Affichage de la Machine
Affichage de positions, affichage des données de la
machine, de son état, etc.
„ Fenêtres de listes et de programmes
Affichage de listes de programmes, d'outils, de
paramètres, etc.. Vous „naviguez“ à l'intérieur de la
liste à l'aide des touches de curseur et sélectionnez
ensuite les lignes de la liste que vous désirez traiter.
„ Fenêtre des menus
Affichage des symboles du menu. Cette fenêtre
n'est affichée que pendant la phase de menu.
„ Fenêtre d'introduction
pour l'introduction des paramètres d'un cycle, d'un
élément ICP, d'une commande DIN, etc.. Vous
pouvez introduire les données, sauvegarder, effacer
ou modifier les données existantes. Cette fenêtre
sert également à afficher des données.
„ Figure d'aide
La figure d'aide explicite l'introduction des données
(paramètres des cycles, données d'outils, etc.).
Avec la touche cyclique, vous commutez entre les
figures d'aide pour l'usinage interne ou externe.
„ Fenêtre de simulation
Grâce à la représentation graphique des segments
du contour et une simulation des déplacements de
l'outil, vous vérifiez les cycles, programmes-cycles
et programmes DIN.
„ Représentation de contours ICP
Affichage du contour pendant la programmation
DIN.
„ Fenêtre d'édition DIN
Affichage du programme DIN pendant la
programmation DIN. Elle est superposée à
l'„affichage machine“.
„ Fenêtre des messages d'erreur
Affichage des erreurs et avertissements.
