MANUALplus 4110 HEIDENHAIN 111
4.4 Cy
cles Multipasses

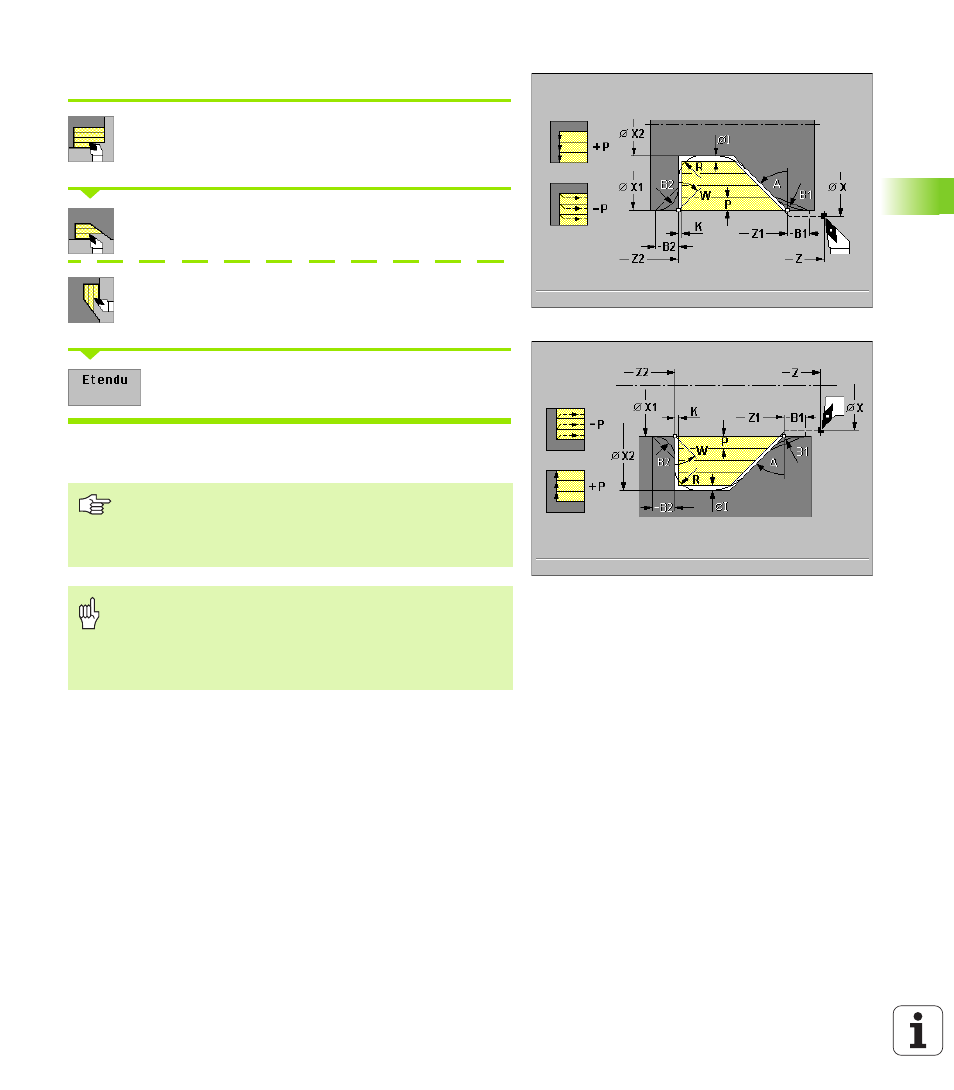

Plongée longitudinale/transversale – Etendu
Sélectionner „Multipasses longitudinales/
transversales“
Sélectionner „Plongée longitudinale“ (fig. de droite)
Sélectionner „Plongée transversale“ (figures à la
page suivante)
Activer Etendu
Le cycle réalise l'ébauche de la zone définie par „X1, Z1“, „X2, Z2“ et
l'„angle de plongée A“ en tenant compte des surépaisseurs.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du contour
 X2, Z2 Point final du contour
 P Profondeur de passe: Plongée max.
„ P>0: Usine le long du contour
„ P<0: Outil relevé à 45° de la valeur de la „distance de sécurité“
 A Angle de plongée (par défaut: 0°): Plage: 0° <= A < 90°
 W Angle final: Plage: 0° <= W < 90°
 R Arrondi
 B1, B2 Chanfrein/arrondi (B1 Début du contour; B2 Fin du contour)
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
„ Plus l'outil plonge selon un angle à forte pente, plus la
réduction de l'avance est importante (50% max.).
„ Tenez compte des cotes des outils (cf. “Outils pour
usinage transversal” à la page 419).
Attention Risque de collision !
Si l'angle de réglage et de pointe de l'outil ne sont pas
définis, celui-ci plonge selon l'angle de plongée. S'ils sont
définis, l'outil plonge selon l'angle de plongée max.
possible. Le reste de matière demeure.
