4.4 Cy
cles Multipasses
Finition multipasses longitudinales/
transversales
Sélectionner „Multipasses longitudinales/
transversales“

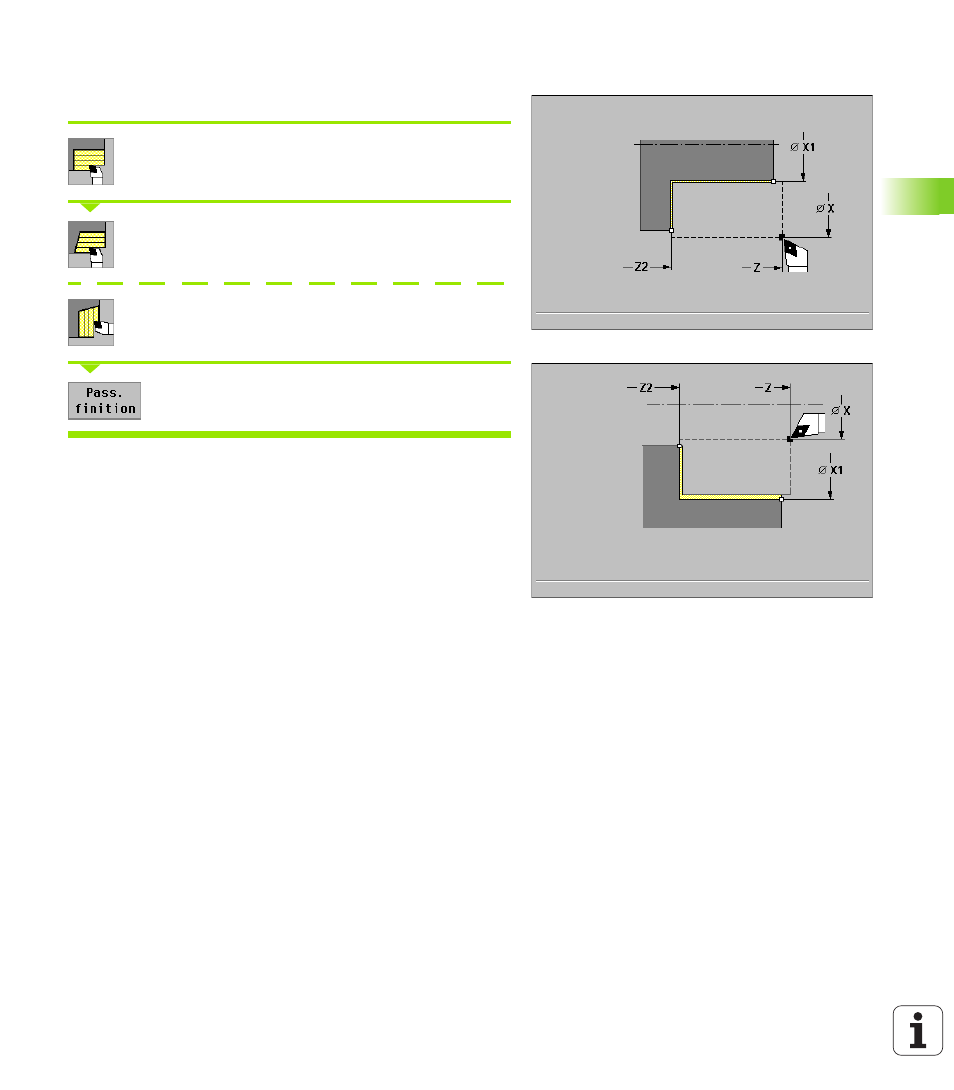

Sélectionner „Multipasses longitudinales“ (figures de
droite)
Sélectionner „Multipasses transversales“ (fig. page
suivante)
Activer Passe finition
Le cycle „Finition longitudinale“ réalise la finition de la section de
contour allant de „X1“ à „Z2“.
Le cycle „Finition transversale“ réalise la finition de la section de
contour allant de „Z1“ à „X2“.
En fin de cycle, l'outil retourne au point de départ.
Paramètres du cycle
 X, Z Point de départ
 X1 Point de départ du contour (finition longitudinale)
 Z2 Point final du contour (finition longitudinale)
 Z1 Point de départ du contour (finition transversale)
 X2 Point final du contour (finition transversale)
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Exécution du cycle pour la „finition longitudinale“
1 déplacement transversal de „X, Z“ jusqu’au „point de départ X1“
2 finition tout d'abord dans le sens longitudinal, puis dans le sens
transversal
3 retour au point de départ par un déplacement longitudinal
