MANUALplus 4110 HEIDENHAIN 185
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e
en fonction du diamètre du cylindre à partir du tableau standard (cf.
“DIN 509 E, DIN 509 F – Paramètres pour dégagements” à la
page 527).

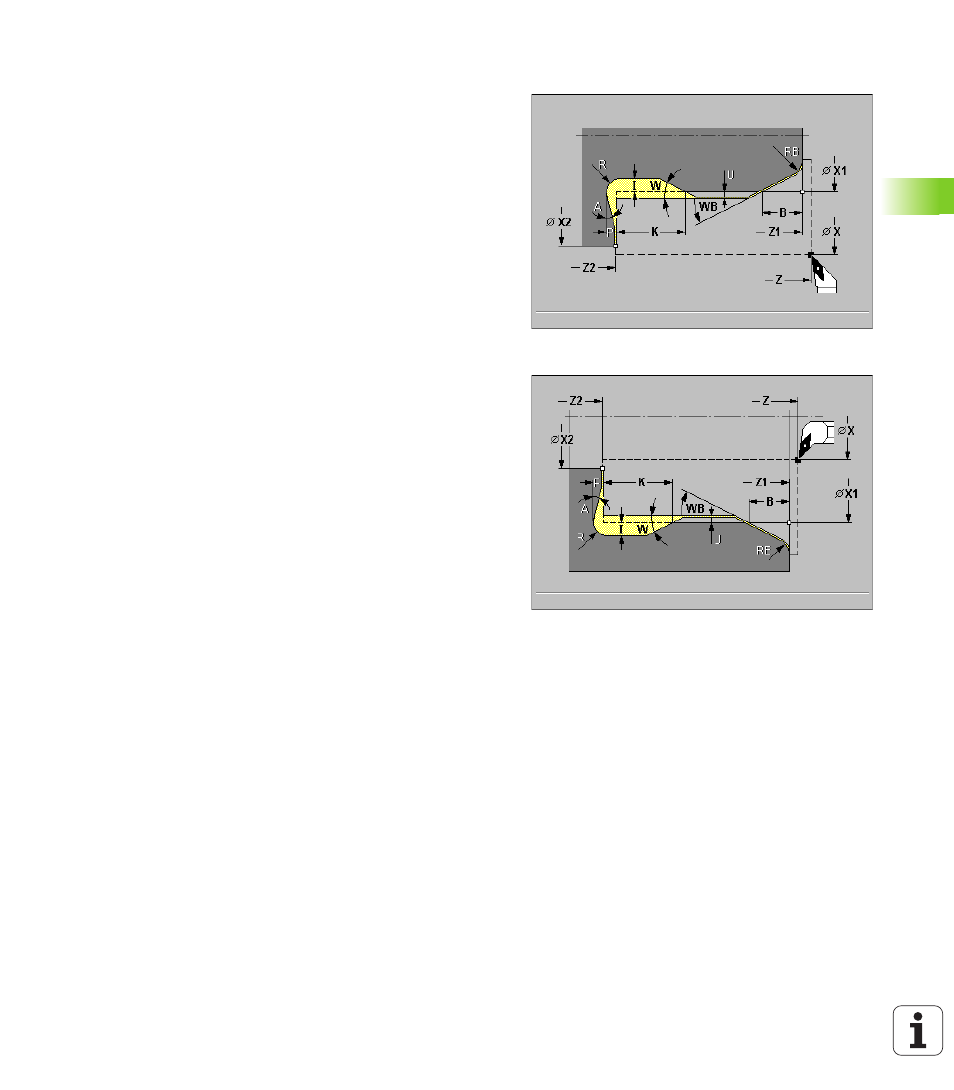

Exécution du cycle
1 plongée à partir de „X, Z“
„ à la position „Point de départ cylindre X1“ ou
„ pour exécuter l'attaque du filet
2 usinage de l'attaque de filet si celle-ci est définie
3 finition du cylindre jusqu'au début du dégagement
4 usinage du dégagement
5 finition jusqu’au „point final surface transversale X2“
6
„ „sans marche AR“ (sans retrait): L'outil s'arrête au „point final
X2“
„ „avec marche AR“ (avec retrait): Retour en diagonale jusqu’au
point de départ
