504 9 Exemples
9.4 Ex
emple ICP „Cy
c
le de g
o
rg
es“

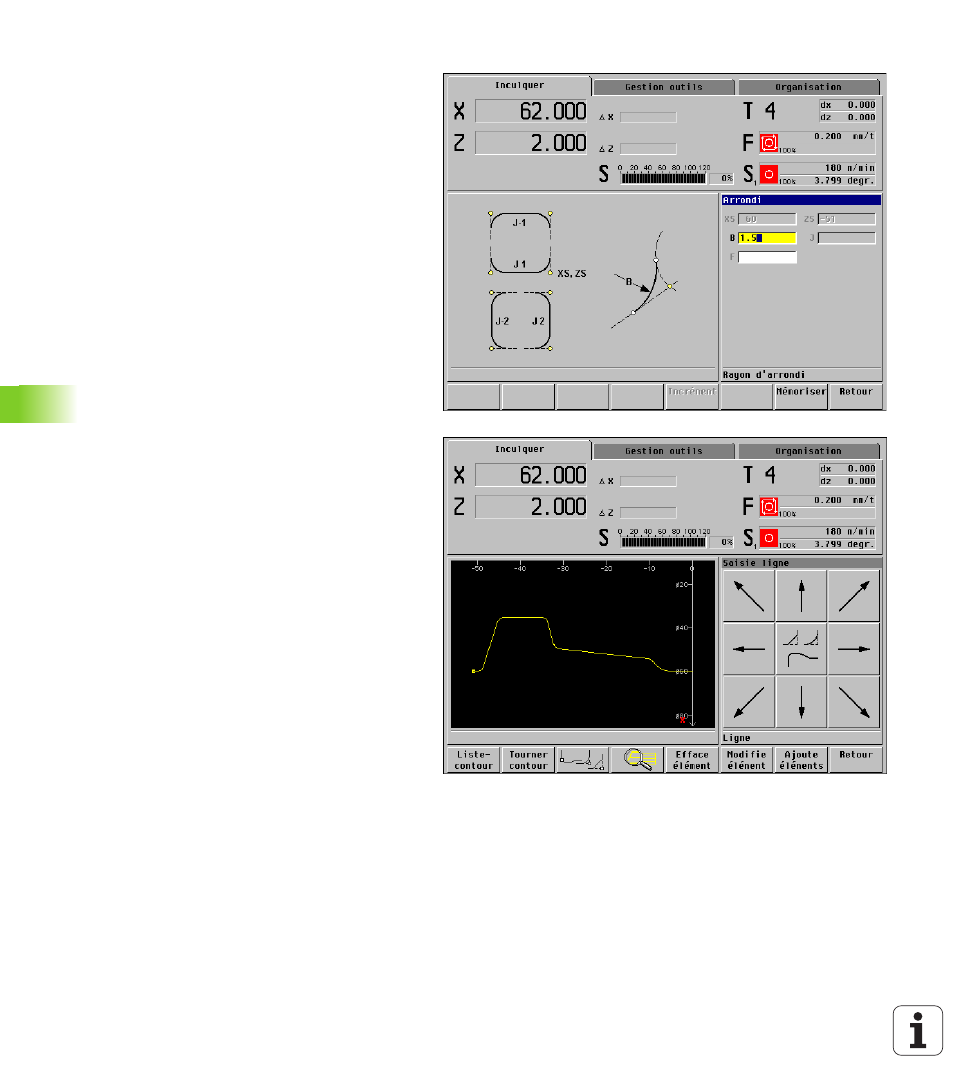

Arrondi d'angle
L'introduction des arrondis s'effectue par „insertion“
d'élément. Sélectionnez ensuite l'angle du contour
(Angle suiv./Angle préc.). Puis définissez le „rayon
d'arrondi B“. La MANUALplus articule l'arrondi dans
le contour ICP existant et dessine le contour „affiné“.
La MANUALplus propose l'angle de contour suivant
afin que vous puissiez le sélectionner. Dans cet
exemple, tous les angles sont arrondis.
Le contour ICP est introduit dans sa totalité (fig. en
bas et à droite). Retour ferme la programmation ICP
et Saisie finie, le cycle ICP.
