MANUALplus 4110 HEIDENHAIN 103
4.4 Cy
cles Multipasses

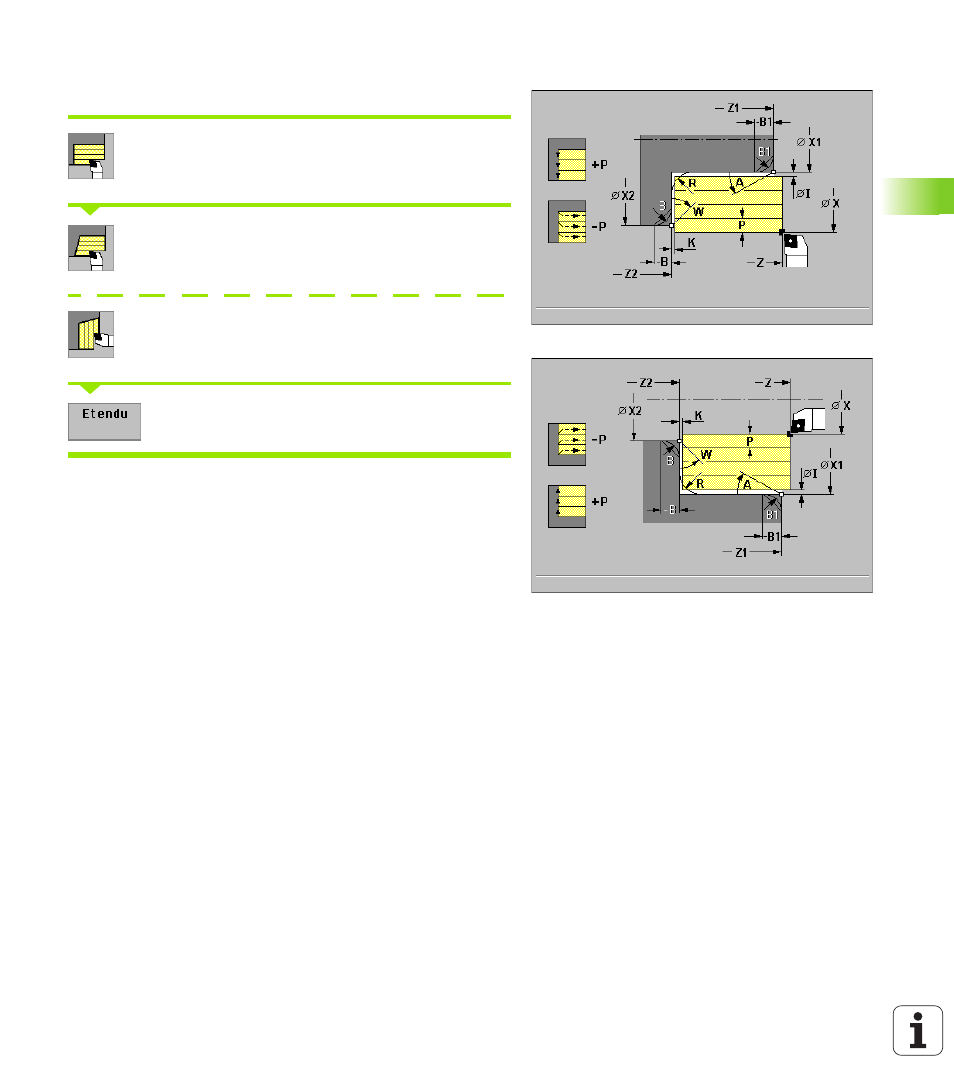

Multipasses longitudinales/transversales –
Etendu
Sélectionner „Multipasses longitudinales/
transversales“
Sélectionner „Multipasses longitudinales“ (figures de
droite)
Sélectionner „Multipasses transversales“ (fig. page
suivante)
Activer Etendu
Le cycle „Multipasses longitudinales“ réalise l'ébauche de la zone
définie par „X, Z“ et „X1/Z2“ en tenant compte des surépaisseurs.
Le cycle „Multipasses transversales“ réalise l'ébauche de la zone
définie par „X, Z“ et „Z1/X2“ en tenant compte des surépaisseurs.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du contour
 X2, Z2 Point final du contour
 P Profondeur de passe: Plongée max.
„ P>0: Usine le long du contour
„ P<0: Outil relevé à 45° de la valeur de la „distance de sécurité“
 A Angle initial: Plage: 0° <= A < 90°
 W Angle final: Plage: 0° <= W < 90°
 R Arrondi
 B, B1 Chanfrein/arrondi (B Fin du contour; B1 Début du contour)
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 I, K Surépaisseur X, Z
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
