MANUALplus 4110 HEIDENHAIN 507
9.5 Ex
emple ICP „F
ra
isag
e
“
9.5 Exemple ICP „Fraisage“
Cet exemple de fraisage illustre l'utilisation d'un contour ICP dans

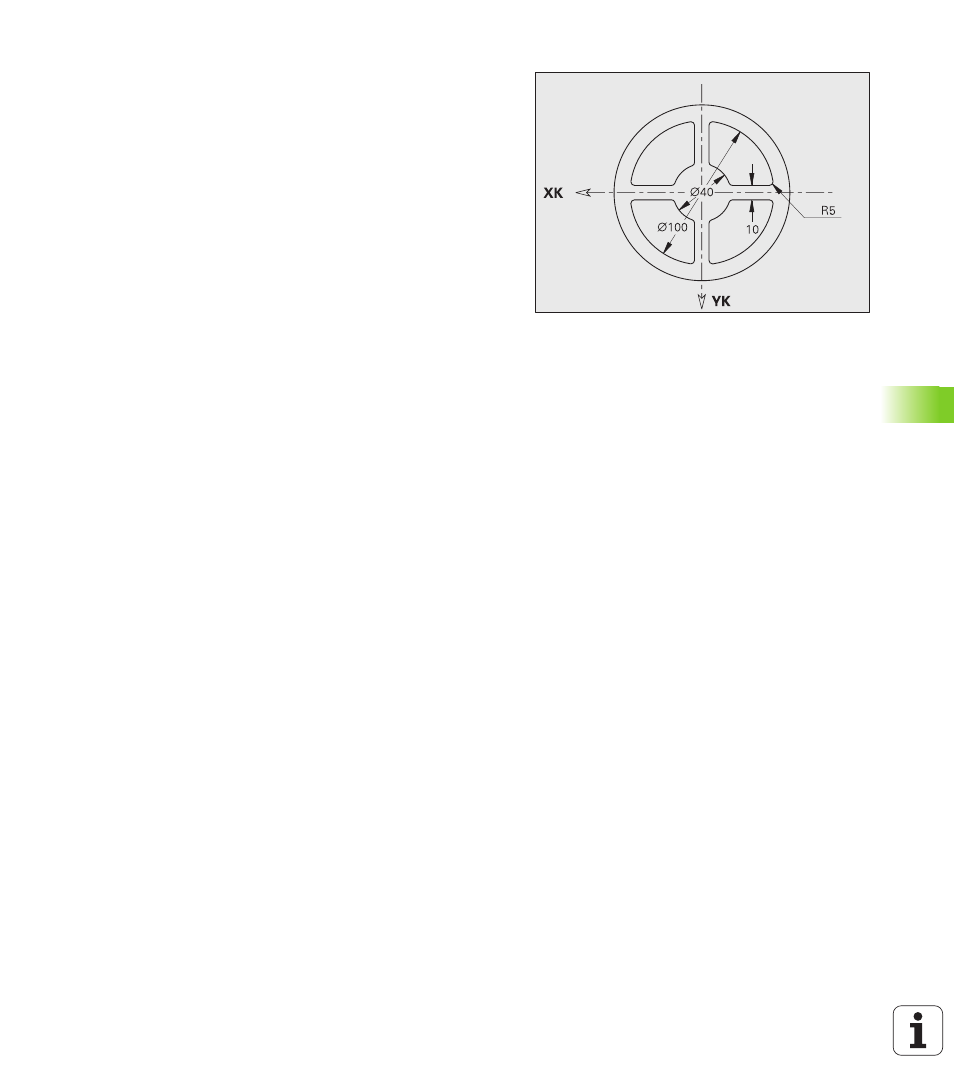

l'usinage d'un modèle de figures. Partant du plan d'usinage,
présentons les différentes phases opératoires pour élaborer le contour
ICP et l'intégrer dans les cycles ICP.
A la fin de l'usinage, on dispose de la définition de contour ICP ainsi
que du programme-cycles.
L'usinage est réalisé avec „Contour ICP – Modèle circulaire axial“.
Outil installé
„ Outil de fraisage:
„ Position T40
„ WO = 8 Orientation d'outil
„ I = 8 Diamètre de la fraise
„ K = 4 Nombre de dents
„ TF = 0,025 Avance par dent
Etapes à suivre
 Conditions requises:
– Le tournage est terminé
– Les cotes d'outil ont été définies
 Commuter en mode „Apprentissage“
 Introduire les cycles de positionnement pour le changement d'outil
 Appeler „Contour ICP axial“
 Activer „Modèle circulaire“
 Créer un contour ICP
 Intégrer le contour ICP dans le cycle de fraisage-ébauche
 Exécuter la finition du cycle de fraisage
 Intégrer le contour ICP dans le cycle de fraisage-finition
Définition du contour ICP dans les modèles
Dans cet exemple, le premier contour de fraisage est programmé
comme le plan d'usinage l'indique. L'origine des coordonnées sert
donc de point de référence pour la définition des positions du modèle.
En alternative, vous pouvez aussi indiquer les cotes le premier contour
de fraisage „sur l'origine des coordonnées“ et définir la position des
contours de fraisage sur les positions du modèle.
