Rainure linéaire sur face frontale G791
G791 fraise une rainure allant de la position actuelle de l'outil jusqu'au
point final. La largeur de la rainure correspond au diamètre de la fraise.
Il n'y a pas de prise en compte de surépaisseur.
Paramètres
 X Diamètre au point final de la rainure
 C Angle final – Point final de la rainure – Direction angulaire: Cf.

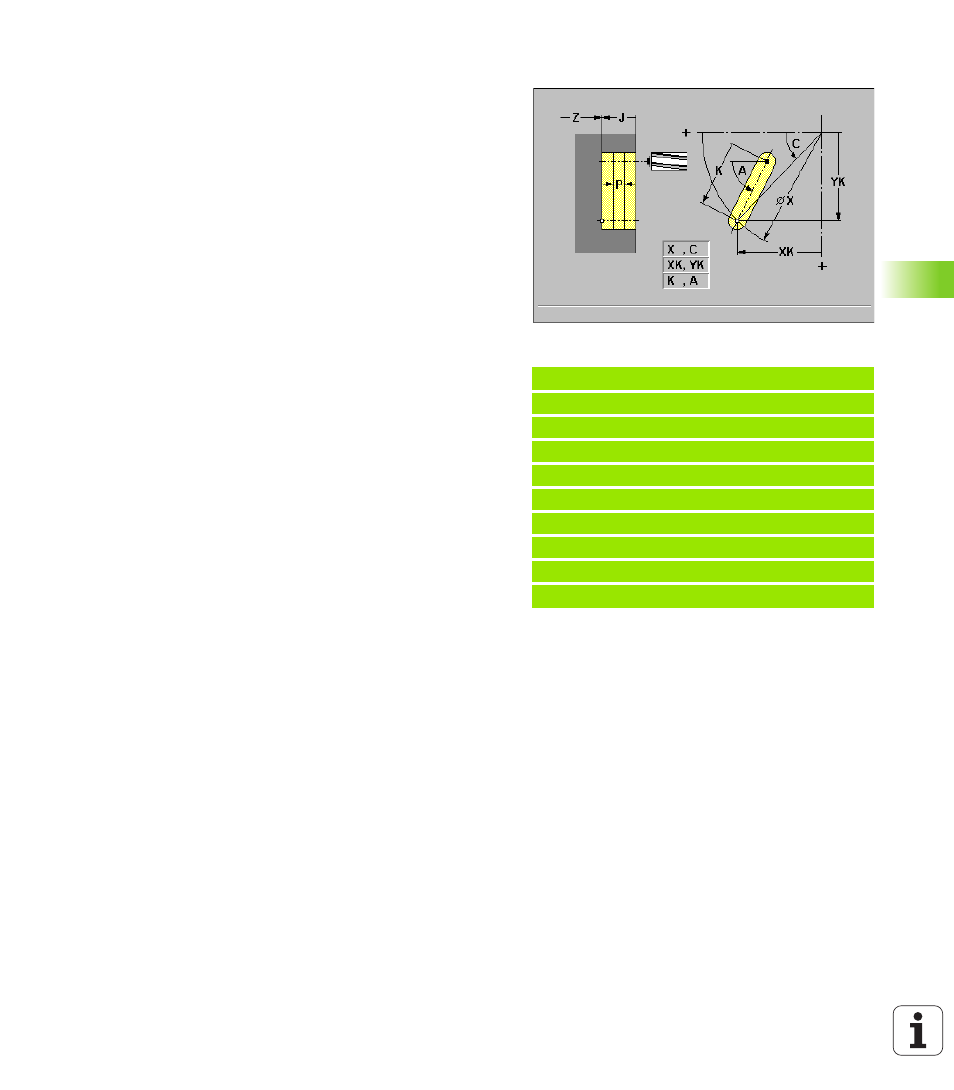

figure d'aide
 XK Point final de la rainure (cartésien)
 YK Point final de la rainure (cartésien)
 K Longueur de la rainure – se référant au centre de la fraise
 A Angle de la rainure – Référence: Cf. figure d'aide
 Z Fond de fraisage
 J Profondeur de fraisage
„ J indiqué: Le cycle plonge jusqu’à la distance de sécurité et fraise
ensuite la rainure
„ J non indiqué: Le cycle fraise à partir de la position de l'outil
 P Plongée max. (par défaut: Profondeur totale en une passe)
 F Avance de plongée pour plongée en profondeur (par défaut:
Avance active)
Combinaisons de paramètres possibles pour la définition du point
final:
„ Diamètre X, angle final C
„ Point final XK, YK
„ Longueur de la rainure K, angle A
Remarques:
„ Orientez la broche à la position angulaire désirée avantd'appeler
G791.
„ Si vous utilisez un dispositif de positionnement broche (pas d'axe C),
vous obtenez une rainure axiale centrée par rapport à l'axe de
rotation.
Exemple: G791
%791.nc
[G791]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G100 XK20 YK5
N6 G791 XK30 YK5 Z-5 J5 P2
N7 M15
FIN
