4.5 Cy
cles „de coupe
“

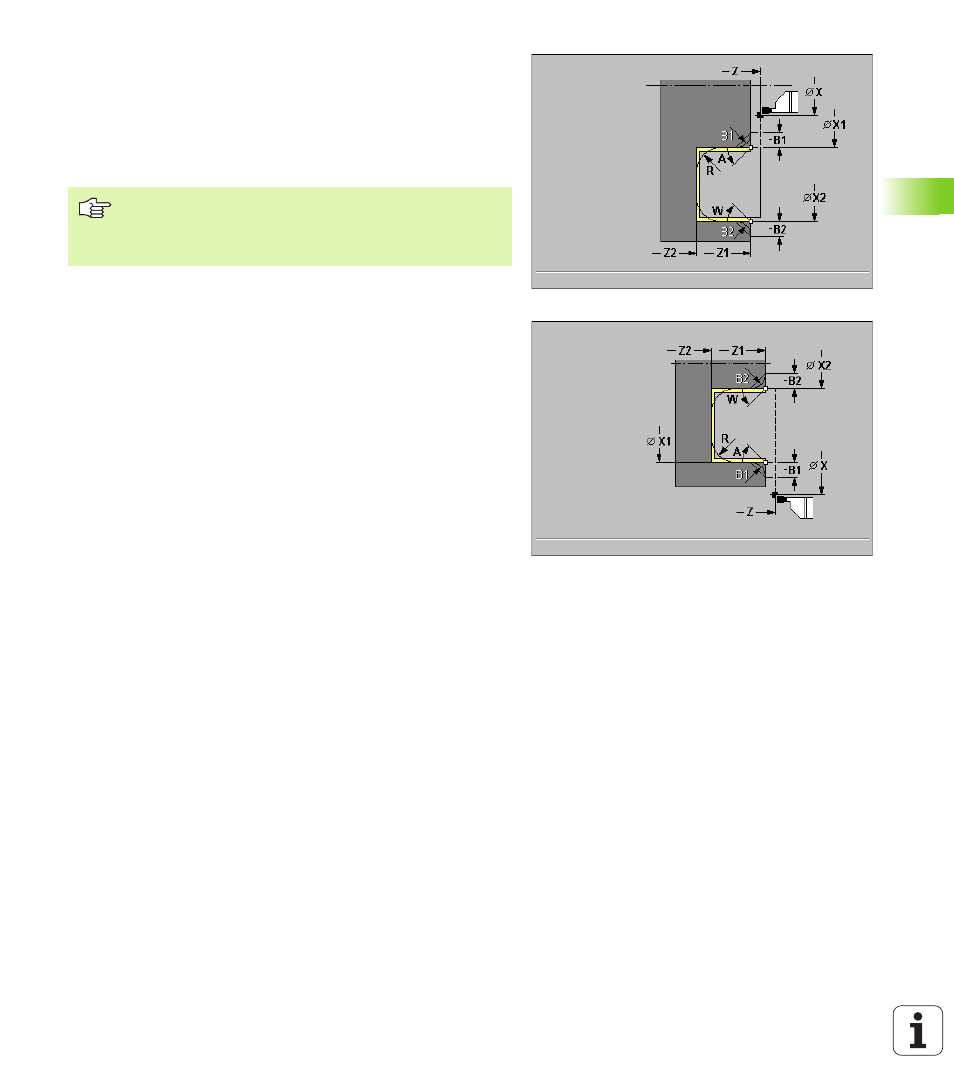

A l'aide des paramètres facultatifs suivants, vous définissez:
A:
Biseau en début de contour
W:
Biseau en fin de contour
R:
Arrondi (aux deux angles du creux du contour)
B1:
Chanfrein/arrondi en début du contour
B2:
Chanfrein/arrondi en fin de contour
Exécution du cycle
1
plongée à partir de „X, Z“
2
finition du premier flanc de la gorge en tenant compte des
éléments de contour facultatifs, puis finition du creux du contour
jusqu'à proximité du „point final X2/Z2“
3
plongée paraxiale pour effectuer la finition du deuxième flanc de la
gorge
4
finition du deuxième flanc de la gorge en tenant compte des
éléments de contour facultatifs, puis finition du reste du creux du
contour
5
finition du chanfrein/de l'arrondi en début/fin de contour si celui-ci
a été défini
Avec „surépaisseur pièce brute I, K“, vous définissez la
matière à enlever avec le cycle de finition. Vous devez
donc indiquer impérativement les surépaisseurs pour la
finition du tournage de gorge.
