MANUALplus 4110 HEIDENHAIN 351
6.16 Cy
cles de dég
a
g
e
ments

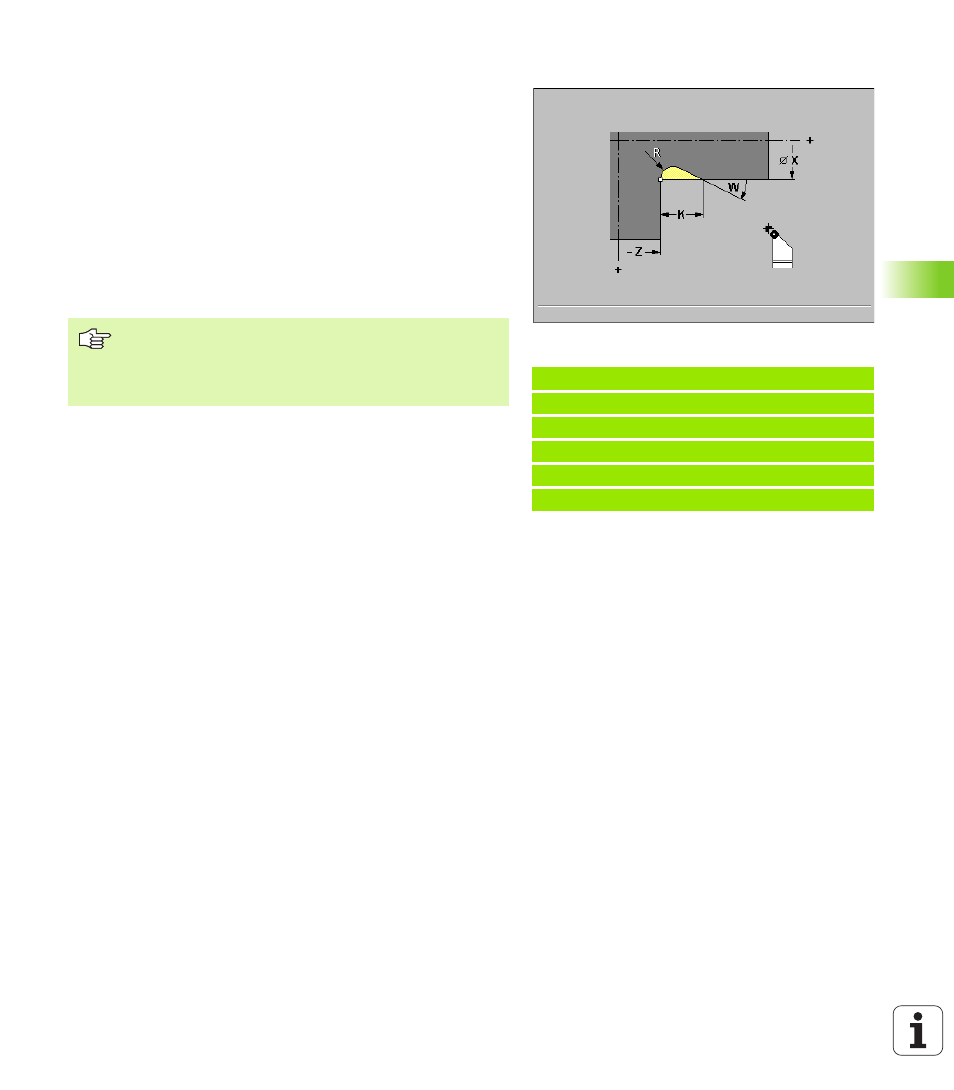

Dégagement de forme H G857
G857 usine le dégagement. Le point final est calculé conformément
au „dégagement de forme H“ et au moyen de l'angle de plongée. A
l'issue de l'exécution du cycle, l'outil retourne au point initial.
Paramètres
 X Angle du contour (cote de diamètre)
 Z Angle du contour
 K Longueur du dégagement
 R Rayon – Aucune introduction: Aucune élément circulaire (rayon
d'outil = rayon du dégagement)
 W Angle de plongée – Aucune introduction: Calculé à l'aide de „K“
et de „R“
Exemple: G857
%857.nc
[G857]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
FIN
„ Le dégagement n'est exécuté que sur des angles de
contours orthogonaux, paraxiaux sur l'axe longitudinal.
„ Correction du rayon de la dent: sera exécutée.
„ Surépaisseurs: Ne seront pas appliquées
