MANUALplus 4110 HEIDENHAIN 385
6.22 Usinag
e de modèles

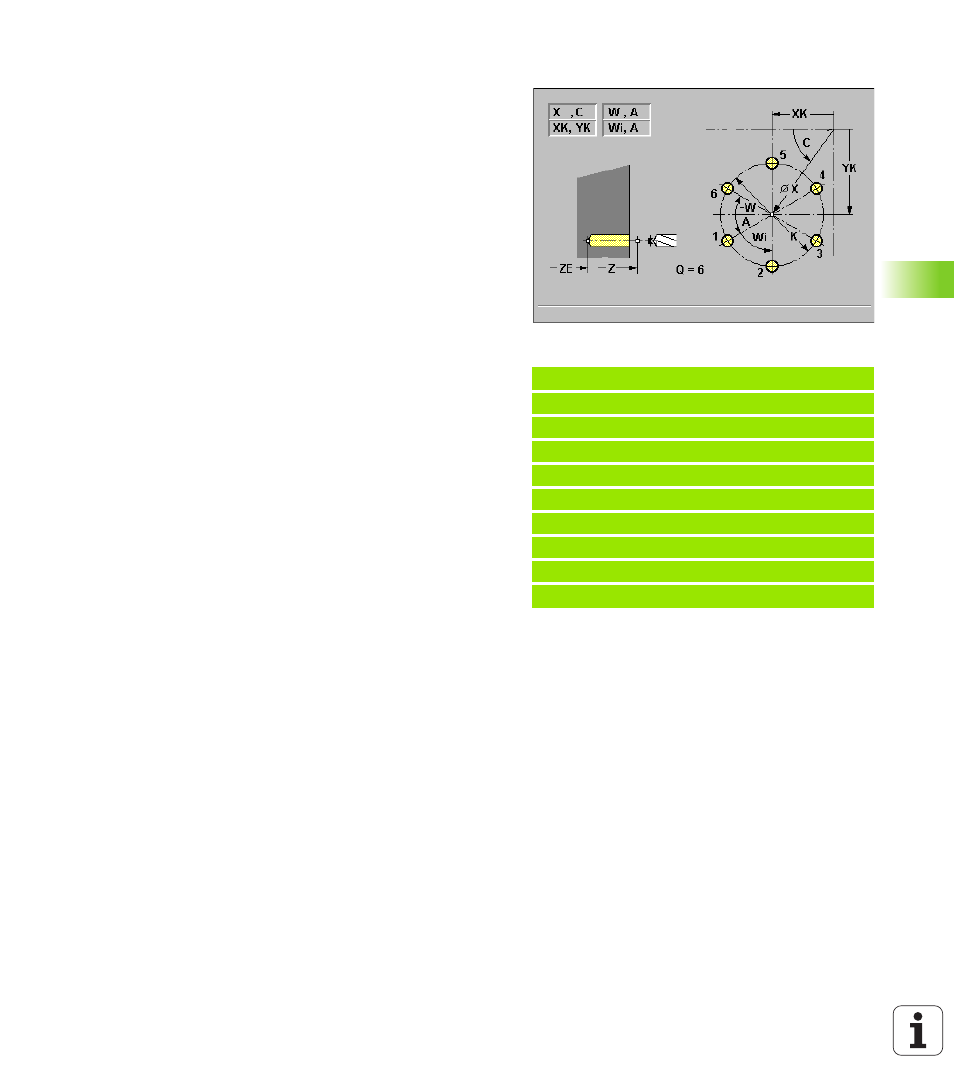

Modèle circulaire frontal G745
G745 réalise des modèles de trous ou de fraisages équidistants sur un
cercle ou un arc de cercle situé sur la face frontale.
Si vous n'indiquez pas „ZE“, la commande utilise le cycle de perçage/
fraisage de la séquence CN suivante. Suivant ce principe, vous
combinez la définition du modèle avec
„ les cycles de perçage (G71, G74, G36)
„ le cycle de fraisage Rainure linéaire (G791)
„ le cycle de fraisage de contour avec „contour libre“ (G793)
Paramètres
 XK Centre modèle (cartésien)
 YK Centre modèle (cartésien)
 Z Point initial pour perçage/fraisage
 ZE Point final pour perçage/fraisage
 X Diamètre (coordonnées polaires)
 C Angle (coordonnées polaires)
 K Diamètre: Diamètre du modèle – par défaut: La position X actuelle
est prise en compte comme diamètre du modèle
 A Angle initial – Position du premier trou/de la première figure
 W Angle final – Position du dernier trou/de la dernière figure
 Wi Angle final – Distance par rapport à la position suivante
 Q Nombre de trous/figures (par défaut: 1)
 V Sens de déroulement (par défaut: 0): Disposition des trous/figures
(nécessaire si W a été défini):
„ V=0: Sur l'arc de cercle le plus long
„ V=1: A partir de A dans le sens horaire
„ V=2: A partir de A dans le sens anti-horaire
Combinaisons de paramètres pour la définition du centre du modèle
ou des positions du modèle:
„ Centre du modèle:
„ X, C
„ XK, YK
„ Positions du modèle:
„ A, W et Q
„ A, Wi et Q
Exemple: G745
%745.nc
[G745]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G745 XK0 YK0 K50 A0 Q3
N6 G791 K30 A0 Z-5 P2 F0.15
N7 M15
FIN
