Cycle simple de tournage de gorges
longitudinales G811/transversales G821

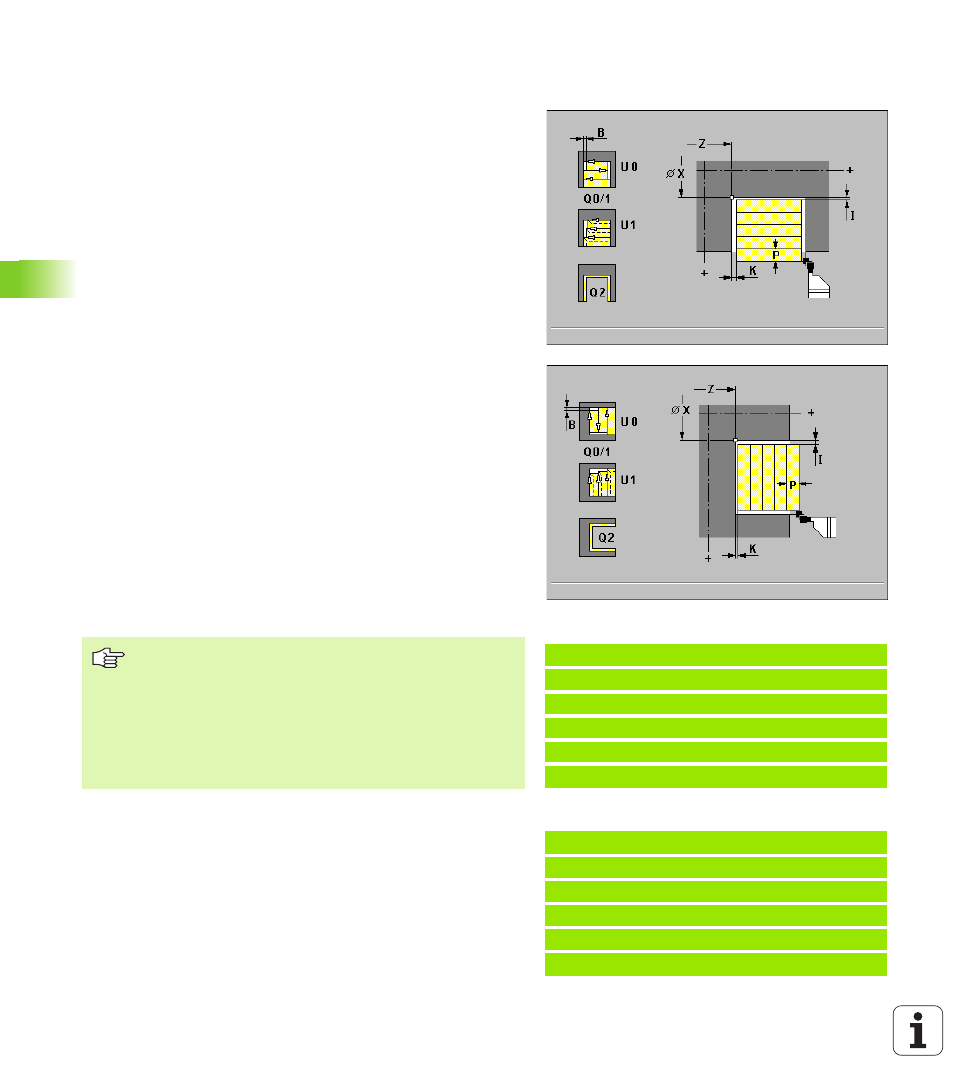

Les cycles ébauchent axialement/radialement le rectangle défini par la
position de l'outil et par „X, Z“.
Paramètres
 X Angle de fond X (cote de diamètre)
 Z Angle de fond Z
 P Plongée max. : La répartition des passes est calculée de manière à
éviter une „passe de finition“ et à ce que la passe calculée soit <= P.
 I Surépaisseur X (par défaut: 0)
 K Surépaisseur Z (par défaut: 0)
 Q Ebauche/finition (par défaut: 0)
„ Q=0: L'outil exécute tout d'abord le pré-usinage en tenant compte
des surépaisseurs, puis la finition selon l'avance E.
„ Q=1: Ebauche seulement
„ Q=2: Finition seulement – „I, K“ définit la matière à enlever
 U Tournage unidirectionnel (par défaut: 0):
„ U=0: Bidirectionnel
„ U=1: Unidirectionnel
– G811: Dans le sens de la broche principale
– G821: Dans le sens de l'„angle de fond X“
 B Largeur de décalage (par défaut: 0)
 0 Avance de plongée (par défaut: Avance active)
 E Avance de finition (par défaut: Avance active)
Remarques relatives à l'exécution du cycle:
„ Position de l'outil à l'issue de l'exécution du cycle: Point initial du
cycle
Exemple: G811
%811.nc
[G811]
N1 T38 G95 F0.4 G96 S140 M3
N2 G0 X122 Z-30
N3 G811 X80 Z-60 P2 Q1 B0.1 O0.2
FIN
Exemple: G821
%821.nc
[G821]
N1 T30 G95 F0.4 G96 S140 M3
N2 G0 X100 Z5
N3 G821 X60 Z-15 P2 Q1 B0.1 O0.25
FIN
„ Les surépaisseurs I, K doivent être impérativement
indiquées pour la finition du tournage de gorge (Q=2) car
elles définissent la matière qui doit être enlevée lors de
la finition.
„ Correction du rayon de la dent: sera exécutée.
„ Les surépaisseurs G57/G58 seront prises en compte
si „I, K“ ne sont pas programmés. A l'issue de
l'exécution du cycle, les surépaisseurs sont effacées.
