Configuration de l'importation DXF
Après avoir sélectionné un fichier comportant des contours DXF, vous
pouvez programmer les paramètres de configuration de l'importation
DXF.

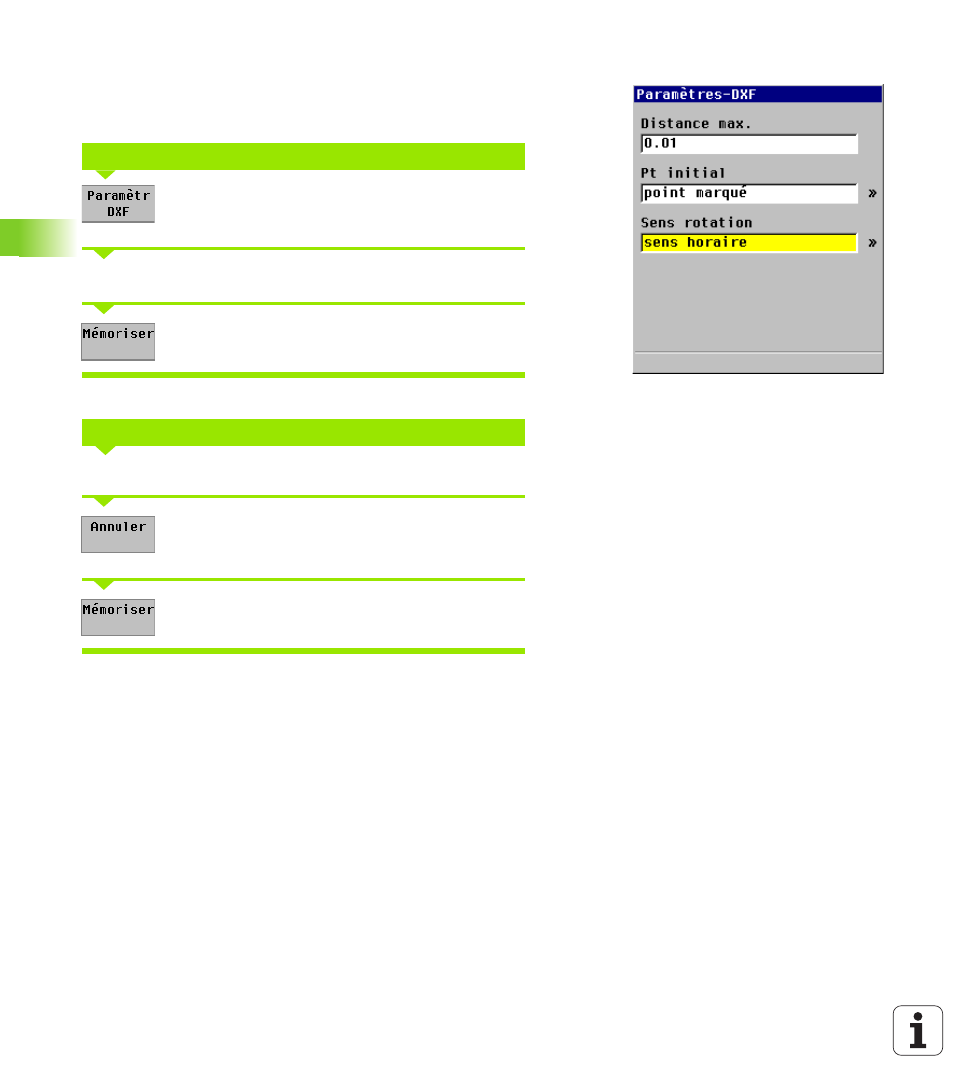

Appuyer sur Paramètres DXF – La MANUALplus
ouvre la boîte de dialogue „Paramètres DXF“
Introduire les paramètres DXF (signification: cf. ci-dessous).
Appuyer sur Mémoriser – La MANUALplus
enregistre les paramètres
Appeler la boîte de dialogue Paramètres DXF
Appuyer sur Annuler – La MANUALplus inscrit les
paramètres par défaut
Appuyer sur Mémoriser – La MANUALplus
enregistre les paramètres
Signification des paramètres DXF:
„ Distance max.: Sur le plan DXF, de petits vides peuvent être
présents entre les éléments du contour. Indiquez dans ce paramètre
quelle peut être la distance entre deux éléments du contour.
„ Si la distance max. n'est pas dépassée, l'élément suivant sera
considéré comme faisant partie du contour „actuel“.
„ Si la distance max. est dépassée, l'élément suivant est considéré
comme étant un élément du „nouveau“ contour.
„ Point initial: L'importation DXF analyse le contour et définit le point
initial. Les configurations suivantes ont pour signification:
„ droite, gauche, haut, bas: Le point initial se trouve sur le point
du contour situé à droite (ou gauche, ..), le plus loin possible. Si
plusieurs points du contour remplissent cette condition, l'un de
ces points est sélectionné automatiquement.
Programmer les paramètres DXF
Paramètres DXF aux valeurs standard
