352 6 Programmation DIN
6.16 Cy
cles de dég
a
g
e
ments

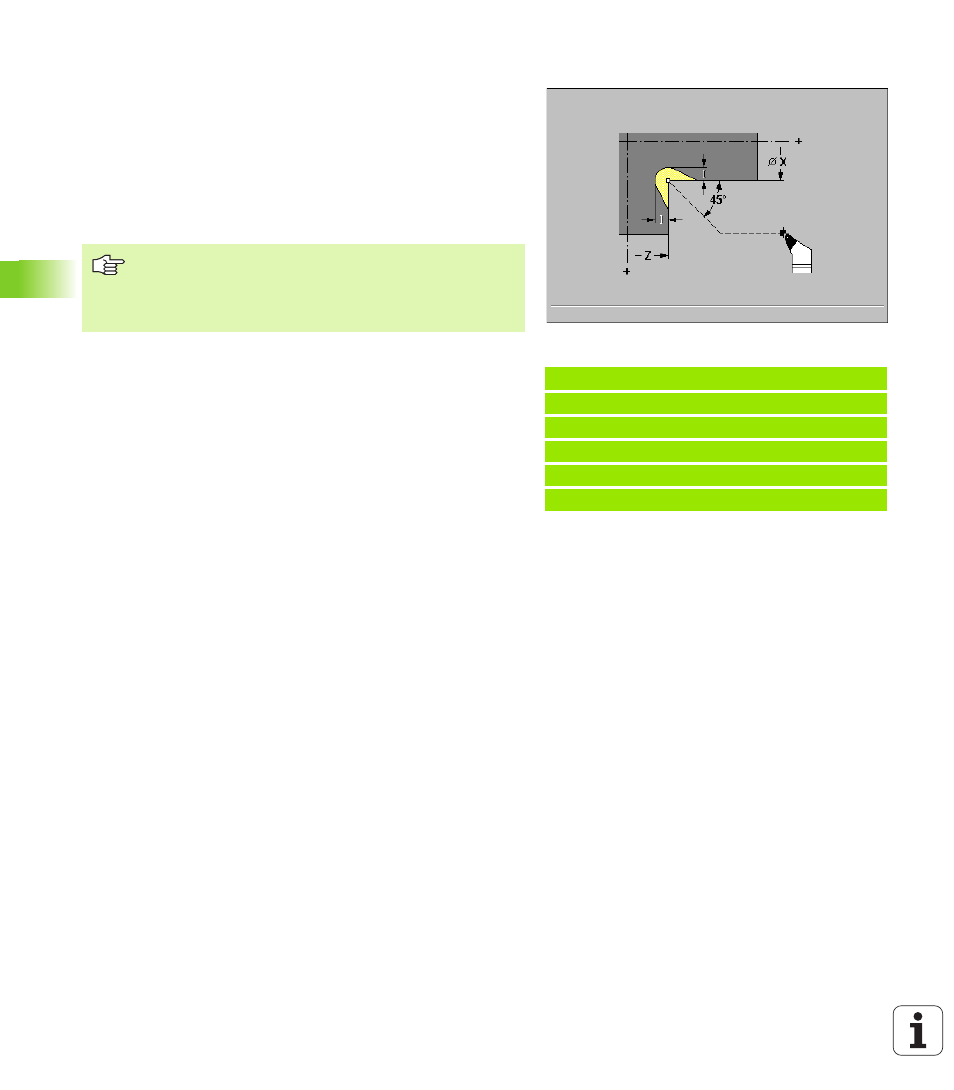

Dégagement de forme K G858
G858 usine le dégagement. La forme de contour usinée dépend de
l'outil utilisé car une seule passe linéaire est exécutée sous l'angle de
45°. A l'issue de l'exécution du cycle, l'outil retourne au point initial.
Paramètres
 X Angle du contour (cote de diamètre)
 Z Angle du contour
 I Profondeur du dégagement
Exemple: G858
%858.nc
[G858]
N1 T9 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G858 X50 Z-30 I0.5
FIN
„ Le dégagement n'est exécuté que sur des angles de
contours orthogonaux, paraxiaux sur l'axe longitudinal.
„ Correction du rayon de la dent: sera exécutée.
„ Surépaisseurs: Ne seront pas appliquées
