Définition de figure pour polygone sur face
frontale G307
G307 définit un polygone sur la face frontale. Vous programmez cette
figure en la combinant avec G793 ou G797.
Paramètres
 XK Centre
 YK Centre

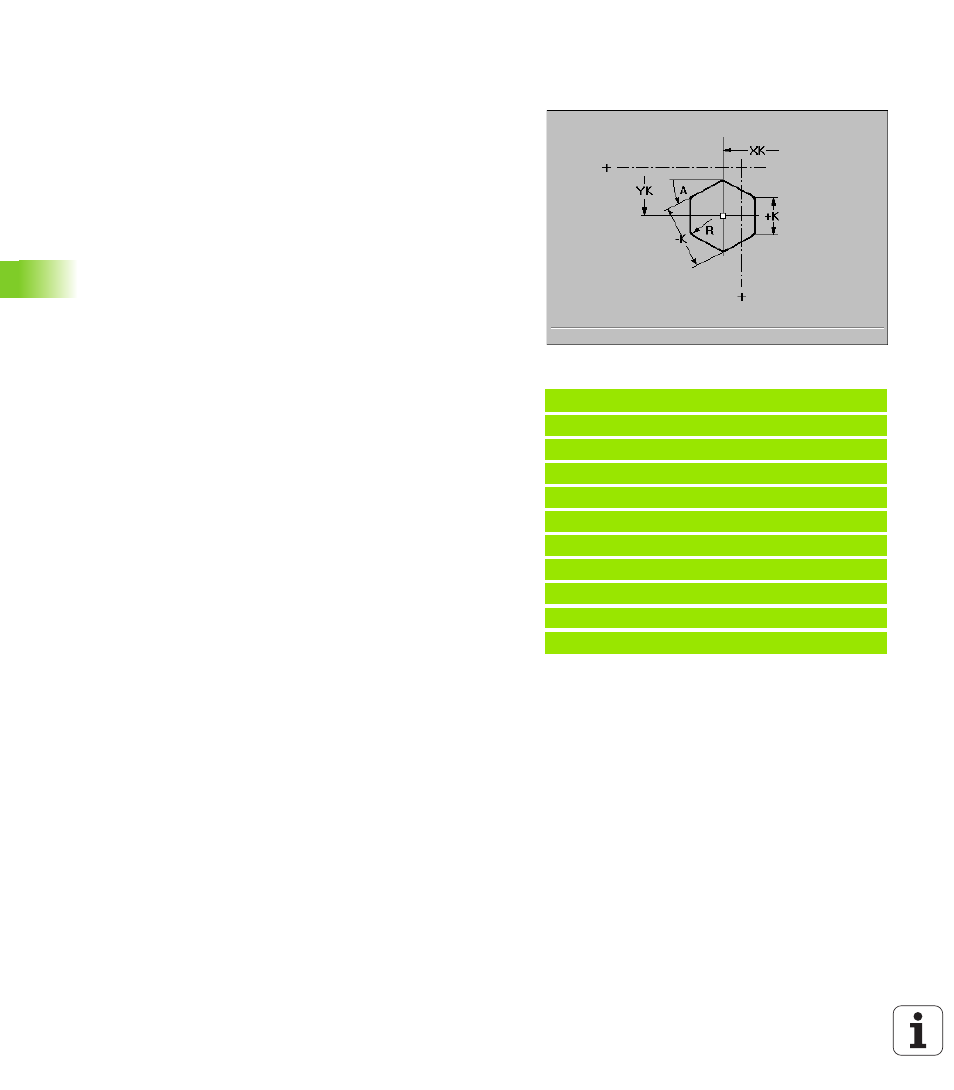

 Q Nombre de côtés: Plage: 3 <= Q <= 127
 A Angle – Référence: Cf. figure d'aide
 K Diamètre du cercle inscrit (SW) / longueur
„ K<0: Diamètre du cercle inscrit (diamètre du cercle interne)
„ K>0: Longueur du côté
 R Chanfrein/arrondi
„ R<0: Longueur du chanfrein
„ R>0: Rayon de l'arrondi
Exemple: G307
%307.nc
[G307]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G307 XK20 YK5 Q4 A0 K-10 R2
N7 G80
N8 M15
