6.22 Usinag
e de modèles
6.22 Usinage de modèles

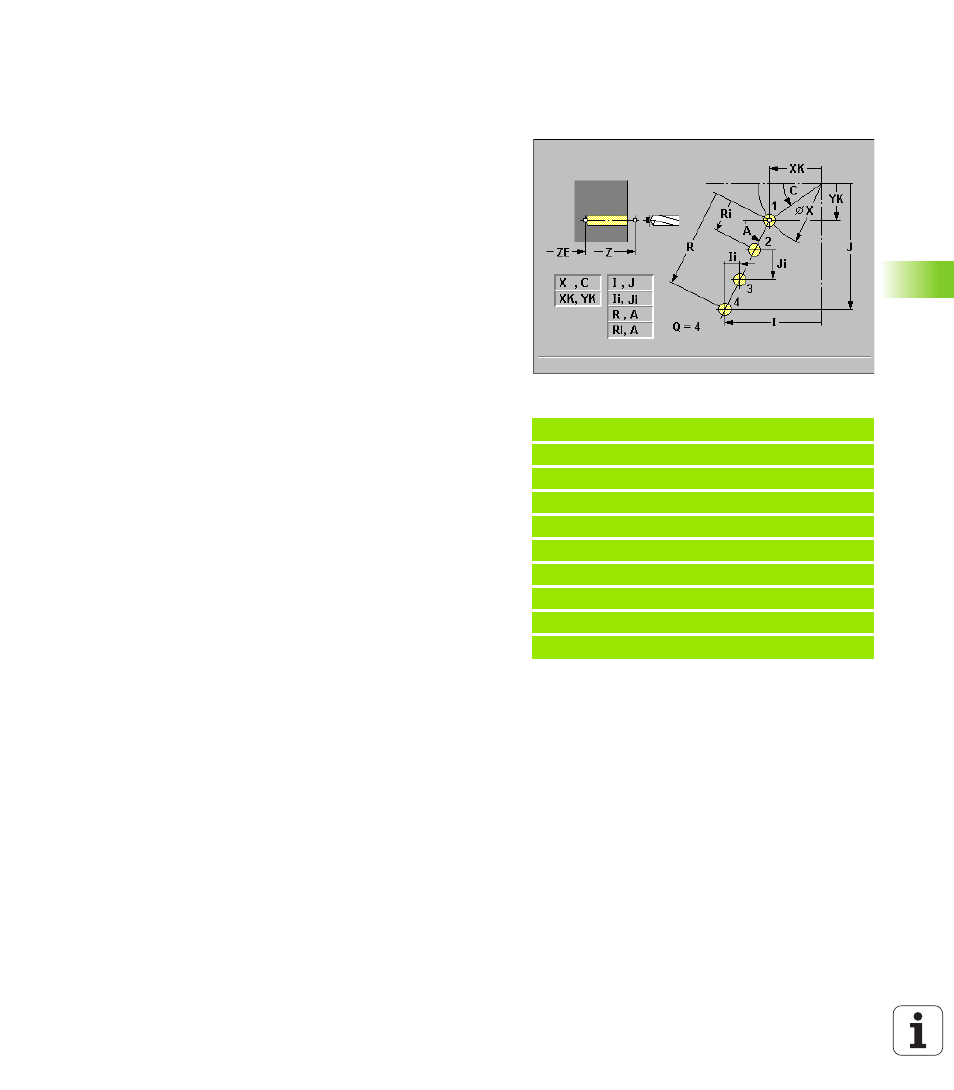

Modèle linéaire frontal G743
G743 réalise un modèle de trous ou de figures de fraisage équidistants
sur une ligne située sur la face Frontale.
Si vous n'indiquez pas „ZE“, la commande utilise le cycle de perçage/
fraisage de la séquence CN suivante. Suivant ce principe, vous
combinez la définition du modèle avec
„ les cycles de perçage (G71, G74, G36)
„ le cycle de fraisage Rainure linéaire (G791)
„ le cycle de fraisage de contour avec „contour libre“ (G793)
Paramètres
 XK Point initial modèle (cartésien)
 YK Point initial modèle (cartésien)
 Z Point initial pour perçage/fraisage
 ZE Point final pour perçage/fraisage
 X Diamètre (coordonnées polaires)
 C Angle initial (coordonnées polaires)
 A Angle du modèle
 I Point final modèle (cartésien)
 J Point final modèle (cartésien)
 Ii Point final du modèle (cartésien)
 Ji Point final du modèle (cartésien)
 R Longueur: Distance première – dernière position
 Ri Longueur: Distance par rapport à la position suivante
 Q Nombre de trous/figures (par défaut: 1)
Combinaisons de paramètres pour la définition du point initial ou des
positions du modèle:
„ Point initial du modèle:
„ XK, YK
„ X, C
„ Positions du modèle:
„ I, J et Q
„ Ii, Ji et Q
„ R, A et Q
„ Ri, Ai et Q
Exemple: G743
%743.nc
[G743]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 Z-5 P2 F0.15
N7 M15
FIN
