4.5 Cy
cles „de coupe
“
Gorge interne

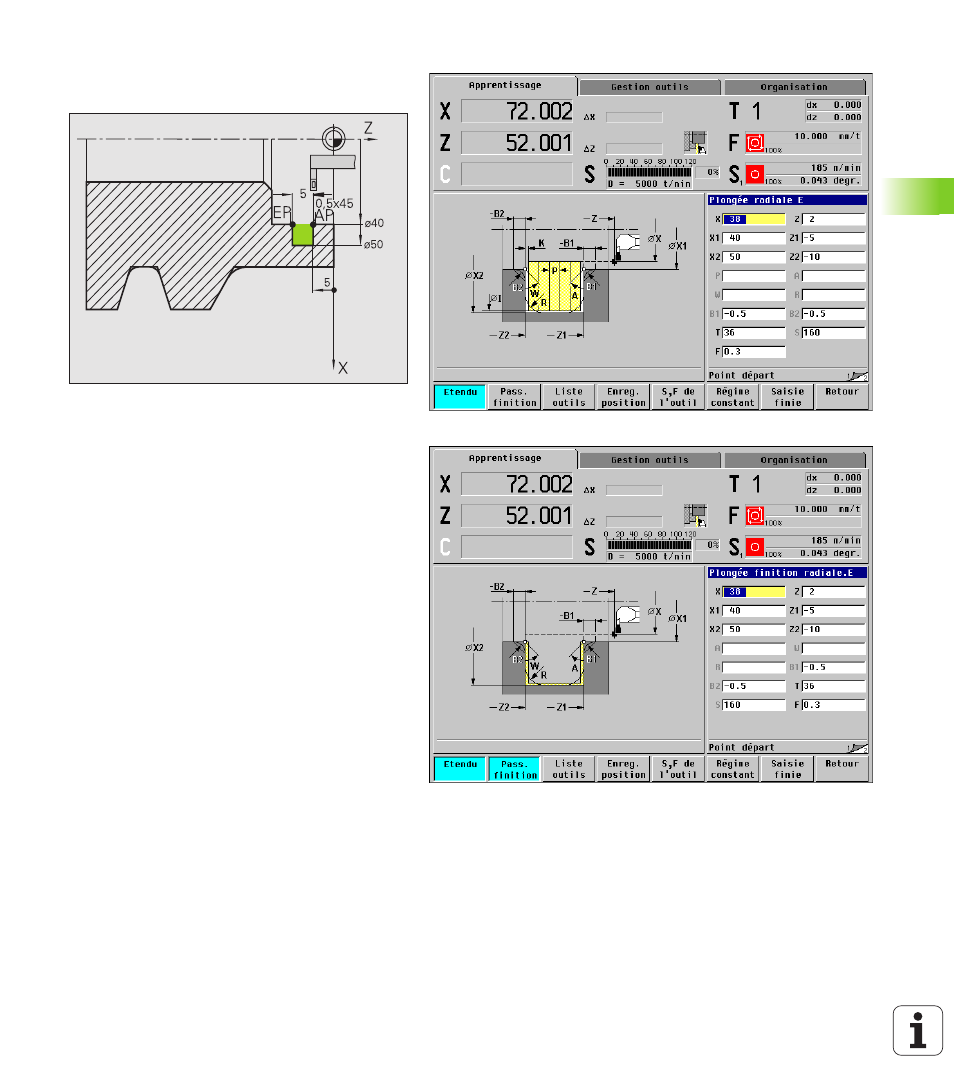

L'usinage est réalisé avec „Gorge radiale – Etendu“
en tenant compte des surépaisseurs (figure en haut et
à droite). A l'étape suivante, l'outil effectue la finition
de cette section de contour avec „Gorge radiale
(finition) – Etendu“ (fig. en bas et à droite).
Comme la „Largeur de passe P“ n'est pas indiquée,
la MANUALplus calcule 80% de la largeur de passe de
l'outil.
Le „mode Etendu“ créé les chanfreins en début/fin de
contour.
Tenez compte des paramètres „point de départ du
contour X1, Z1“ et „point final du contour X2, Z2“. Ils
sont déterminants pour l'usinage et le sens de passe
– ici, on a un usinage interne et une passe „dans le
sens –Z“.
Données d'outils
„ Outil de tournage (pour l'usinage interne)
„ WO = 7 – Orientation d'outil
„ K = 2 – Largeur de l'arête de coupe (2 mm)
