228 4 Programmation des cycles
4.9 Modèles de tr
ous et de figur
es de fr
aisag
e

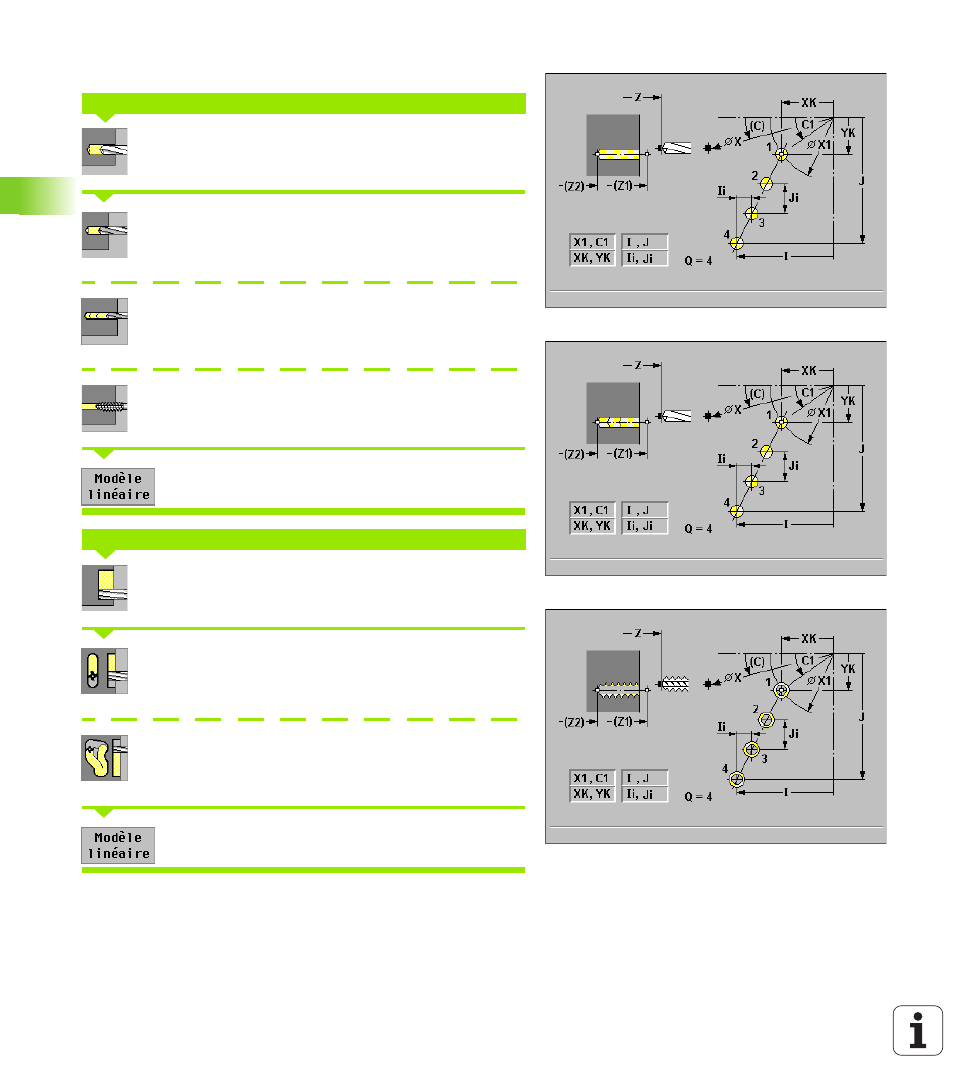

Perçage/fraisage modèle linéaire axial
Sélectionner „Percer“
Sélectionner le „perçage axial“ (figure en haut et à
droite)
Sélectionner le „perçage profond axial“ (figure de
droite, au centre)
Sélectionner le „taraudage axial“ (figure en bas et à
droite)
Activer Modèle linéaire
Sélectionner „Fraisage“
Sélectionner la „rainure axiale“ (figure en haut, à la
page suivante)
Sélectionner le „contour ICP axial“ (figure du centre,
à la page suivante)
Activer Modèle linéaire
La fonction „Modèle linéaire“ est activée pour réaliser des modèles
de trous/de figures de fraisage équidistants sur une ligne située sur la
face frontale.
Modèle de trous linéaire axial
Modèle linéaire axial de figures de fraisage
