260 5 Programmation ICP
5.5 Eléments de cont
our ICP sur le cont
our de t
our
nag
e
5.5 Eléments de contour ICP sur le
contour de tournage

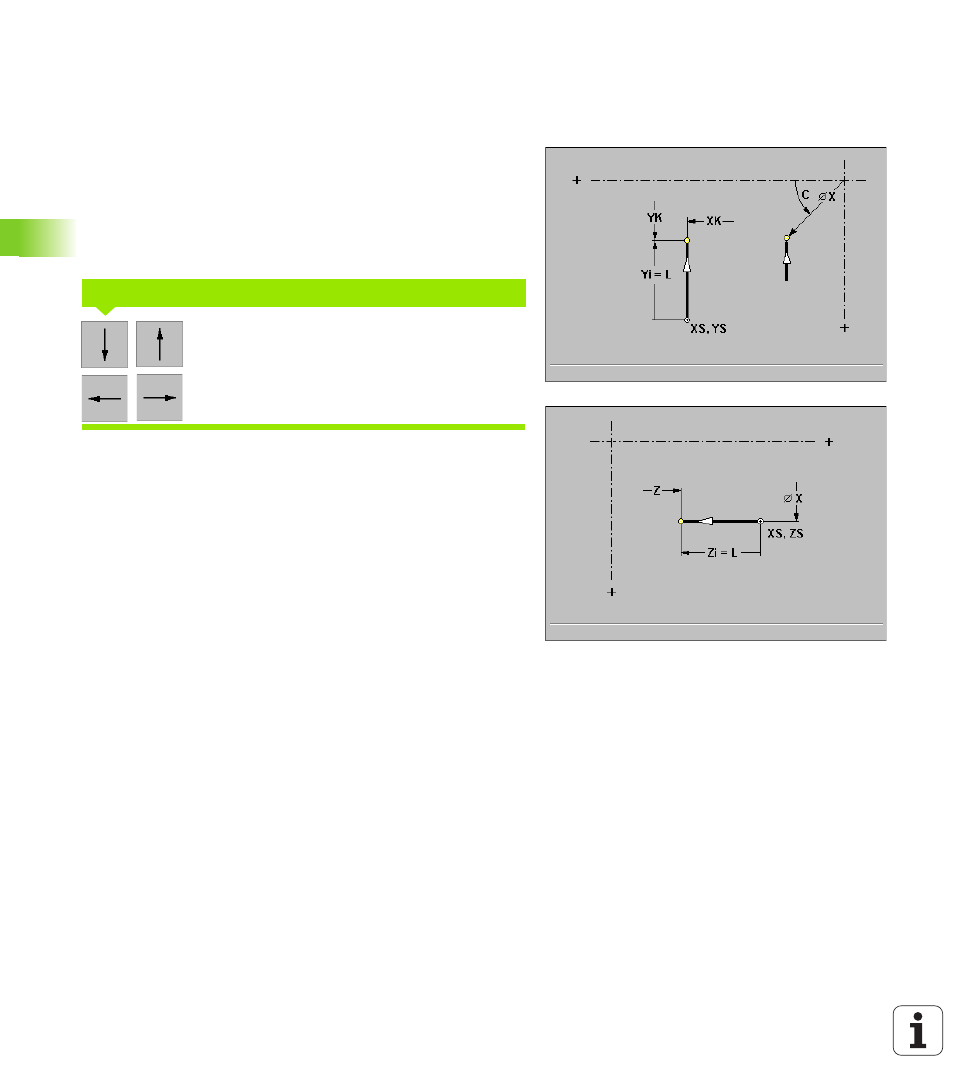

Saisie ligne sur contour de tournage
Sélectionnez le sens de l'élément de contour à l'aide du symbole du
menu et inscrivez ses cotes.
Il n'est pas nécessaire d'introduire les coordonnées X ou Z pour les
éléments de contour horizontaux et verticaux. La MANUALplus
bloque le champ d'introduction correspondant s'il n'y a pas
d'éléments non résolus.
Sélectionner le sens de la ligne
Vous indiquez les cotes de la ligne et définissez le raccordement vers
l'élément de contour suivant.
Paramètres de la ligne verticale
 XS, ZS Point de départ en X/Z (= point final du dernier élément)
 Point-cible en X
 Xi Point-cible en X (incrémental): Distance point de départ – point
cible
 L Longueur de la ligne
 F Avance spéciale
Paramètres de la ligne horizontale
 XS, ZS Point de départ en X/Z (= point final du dernier élément)
 Z Point-cible en Z
 Zi Point-cible en Z (incrémental): Distance point de départ – point
cible
 L Longueur de la ligne
 F Avance spéciale
Lignes verticales/horizontales
