4 ex emple icp „cy c le de g o rg es – HEIDENHAIN MANUALplus 4110 Manuel d'utilisation
Page 498
Advertising
498
9 Exemples
9.4 Ex
emple ICP „Cy
c
le de g
o
rg
es“
Elément du contour 2

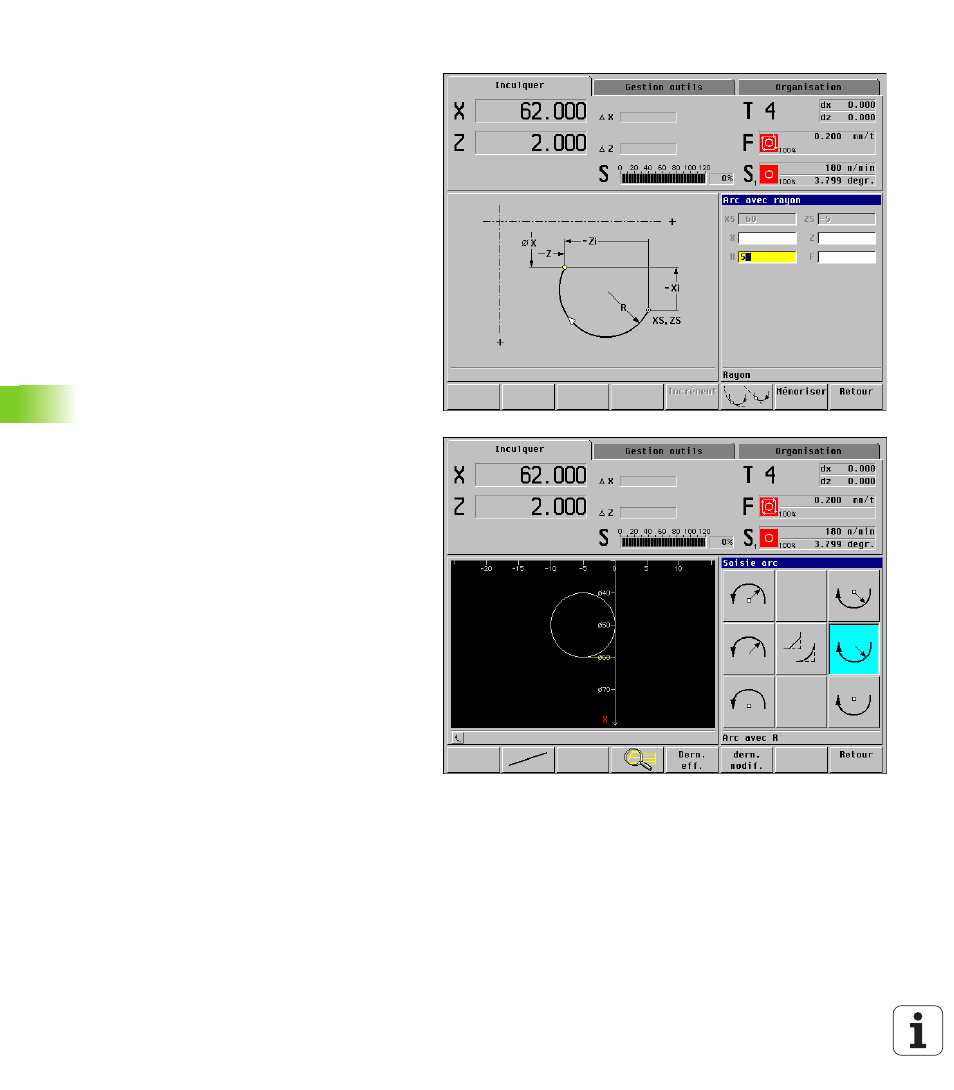

L'élément de contour suivant est un arc de cercle
dont on ne connaît que le rayon. L'arc de cercle n'est
pas encore entièrement défini.
La MANUALplus positionne le symbole
correspondant en dessous de la fenêtre graphique et
représente l'arc de cercle dans la couleur des
éléments non résolus (en gris).
