458 9 Exemples
9.1 T
ra
v
ailler a
v
e
c la MANU
ALplus
9.1 Travailler avec la MANUALplus

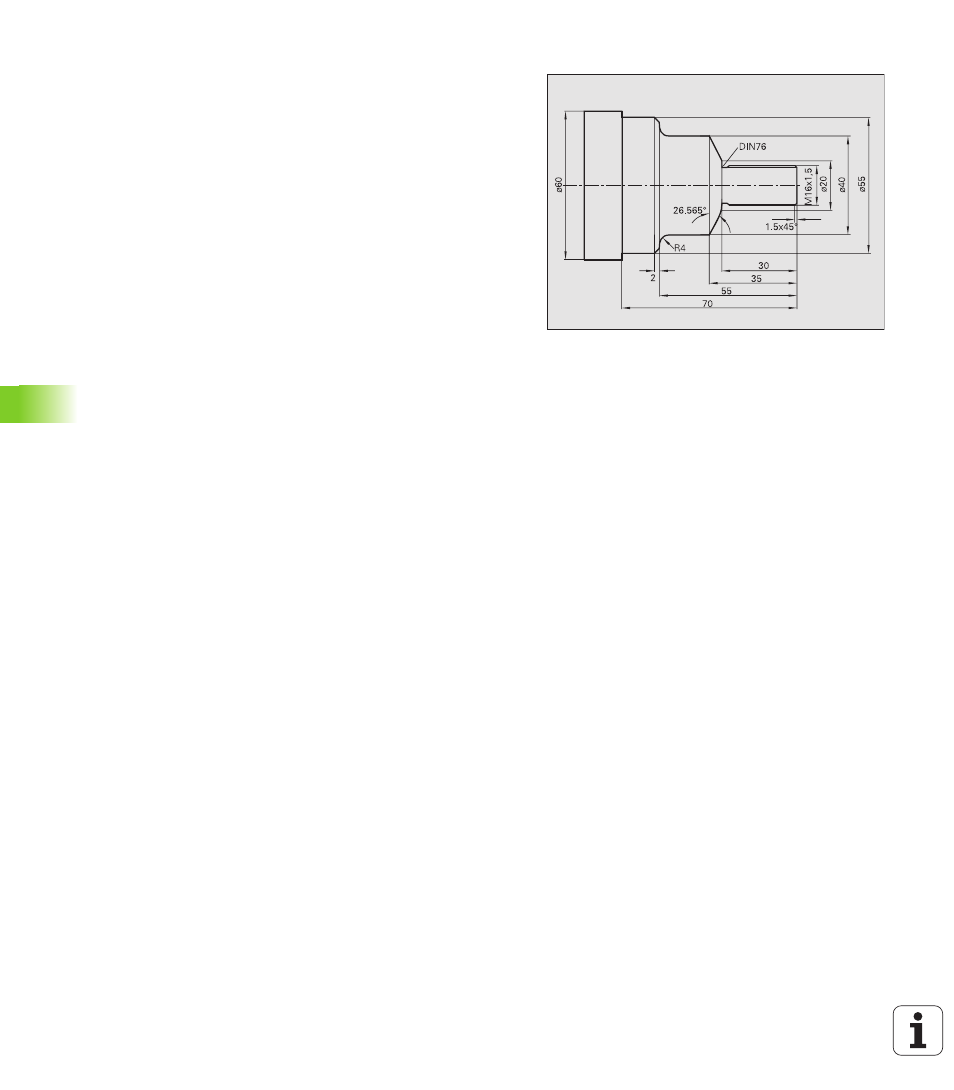

Cet exemple décrit les réglages sur la machine et la création d'une
pièce à l'aide de la programmation des cycles. L'usinage est exécuté
en „mode Apprentissage“. A la fin de l'usinage, vous disposez d'un
programme-cycles.
Outils utilisés
„ Outil d'ébauche:
„ Position T1
„ WO = 1 Orientation d'outil
„ A = 93° Angle de réglage
„ B = 55° Angle de pointe
„ R = 0,8 Rayon d'outil
„ Outil de finition:
„ Position T2
„ WO = 1 Orientation d'outil
„ A = 93° Angle de réglage
„ B = 55° Angle de pointe
„ R = 0,8 Rayon d'outil
„ Outil de filetage:
„ Position T3
„ WO = 1 Orientation d'outil
Etapes à suivre
 Brider la pièce brute (diamètre 60 mm, longueur 100 mm)
 Configurer la machine
– Définir le point zéro pièce
– Déterminer les cotes de l'outil
 Commuter en mode „Apprentissage“
 Exécuter l'usinage de la pièce cycle après cycle
