170 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e
Filet API
Sélectionner „Fileter“
Sélectionner „Filet API“
Softkey Filet int.
Act.: Filet interne
Inact.: Filet externe

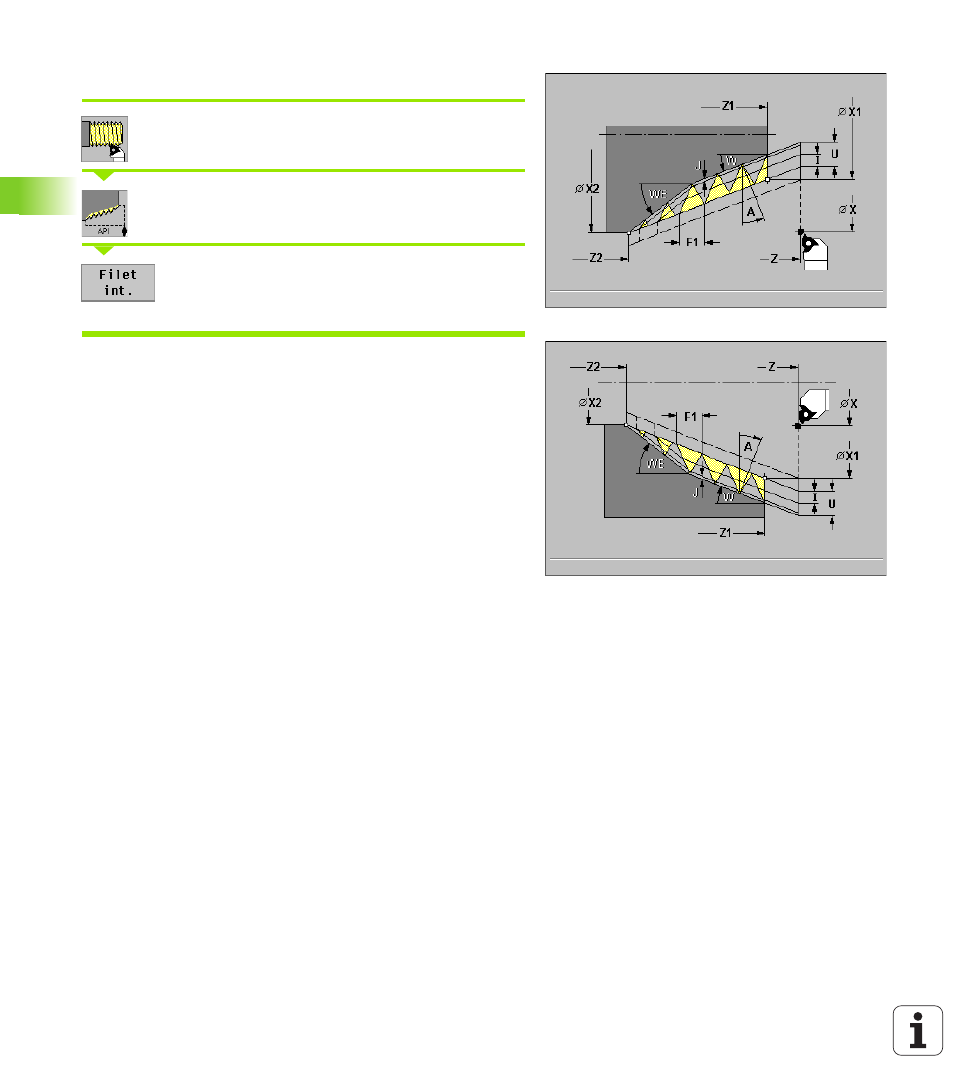

Le cycle réalise un filet API externe ou interne à une ou plusieurs
rotations. La profondeur de filetage diminue en sortie du filet.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du filet (sans course d'approche)
 X2, Z2 Point final du filet (sans course de sortie)
 F1 Pas de vis (= avance)
 U Profondeur du filet
„ Aucune introduction: sera calculée
Filet externe: U=0.6134*F1
Filet interne: U=–0.5413*F1
 I 1ère profondeur de coupe
„ I<U: Première coupe avec „I“ – chaque coupe suivante:
Réduction de la profondeur de coupe jusqu'à „J“
„ I=U: Une coupe
„ Aucune introduction: calculée à partir de U et F1
 A Angle d'approche (par défaut: 30°):
Plage: –60° < A < 60°
„ A<0: Passe flanc gauche
„ A>0: Passe flanc droit
 W Angle conique: Plage: –45° < W < 45°
 WE Angle de sortie: Plage: 0° < WE < 90°
 J Profondeur de coupe restante – par défaut: 1/100 mm
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 D Nombre de rotations – par défaut: 1 rotation
Combinaisons de paramètres pour l'angle conique:
„ X1/Z1, X2/Z2
„ X1/Z1, Z2, W
„ Z1, X2/Z2, W
