476 9 Exemples
9.2 Ex
emple ICP pour „arbr
e fileté“

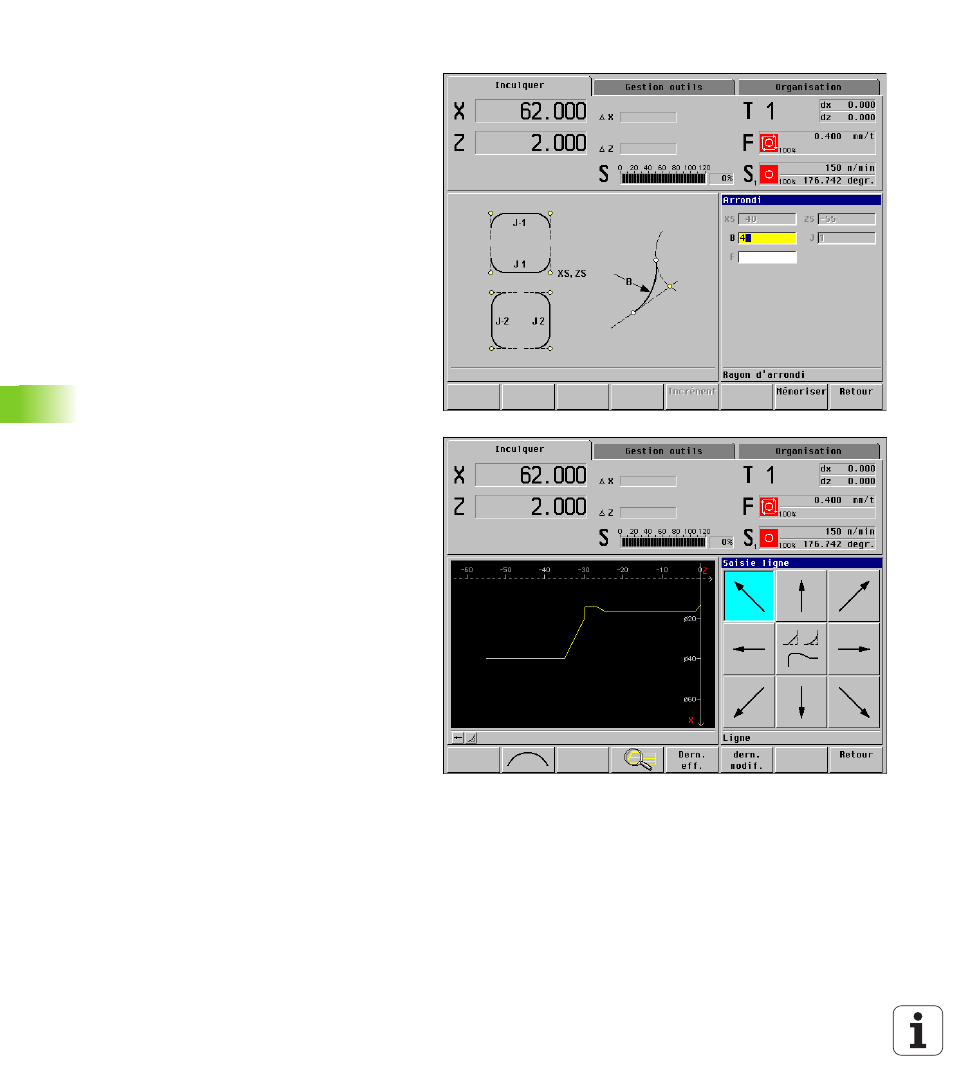

Elément du contour 5
L'élément de contour suivant est un arrondi. On
introduit le „rayon d'arrondi B“.
Lors de l'introduction de l'arrondi, l'élément de
raccordement n'est pas encore connu. L'arrondi ainsi
que l'élément linéaire précédent sont considérés
comme des „éléments non résolus“. La
MANUALplus positionne les symboles en dessous de
la fenêtre graphique et représente la ligne horizontale
précédente dans la couleur des éléments non résolus
(en gris).
