MANUALplus 4110 HEIDENHAIN 245
5.2 Edition de cont
ours ICP
Raccordements entre les éléments de contour
Un raccordement est dit „tangentiel“ s'il n'y a aucun coude ou angle
au point de jonction des éléments du contour. Pour les contours à
géométrie complexe, on utilise les raccordements tangentiels pour
simplifier la définition et éliminer les contradictions mathématiques.
Pour calculer les éléments de contour non résolus, la MANUALplus
doit connaître le type de raccordement entre les éléments de contour.
Vous définissez par softkey le raccordement à l'élément de contour
suivant.

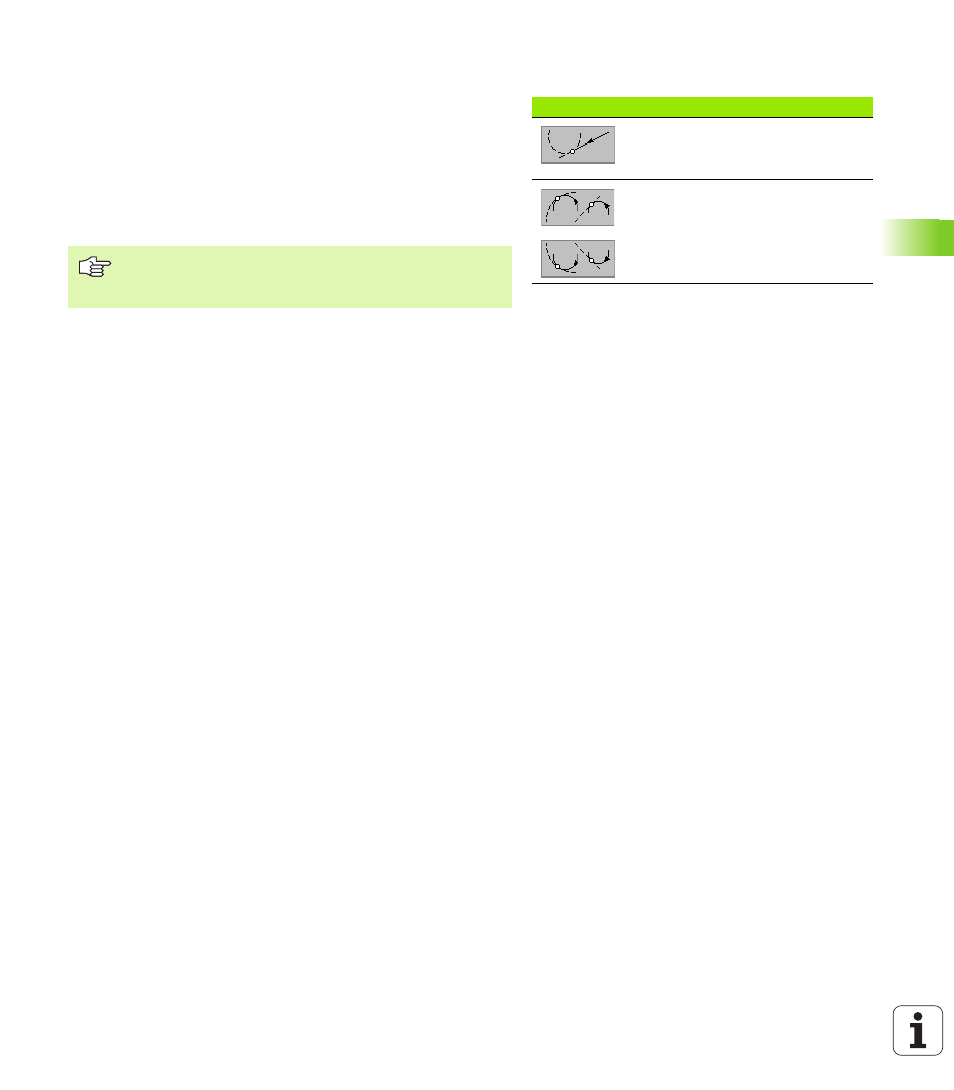

Softkeys pour raccordement tangentiel
Raccordement tangentiel
entre élément linéaire et élément
circulaire
Raccordement tangentiel
entre élément circulaire et circulaire
ou linéaire (sens de rotation, cf.
symbole)
Des raccordements tangentiels „oubliés“ sont souvent à
l'origine de messages d'erreur émis lors de la définition de
contours ICP.
