HEIDENHAIN MANUALplus 620, CNC PILOT 640
99
2.5 Units – P
e
rçag
e, ax
e C

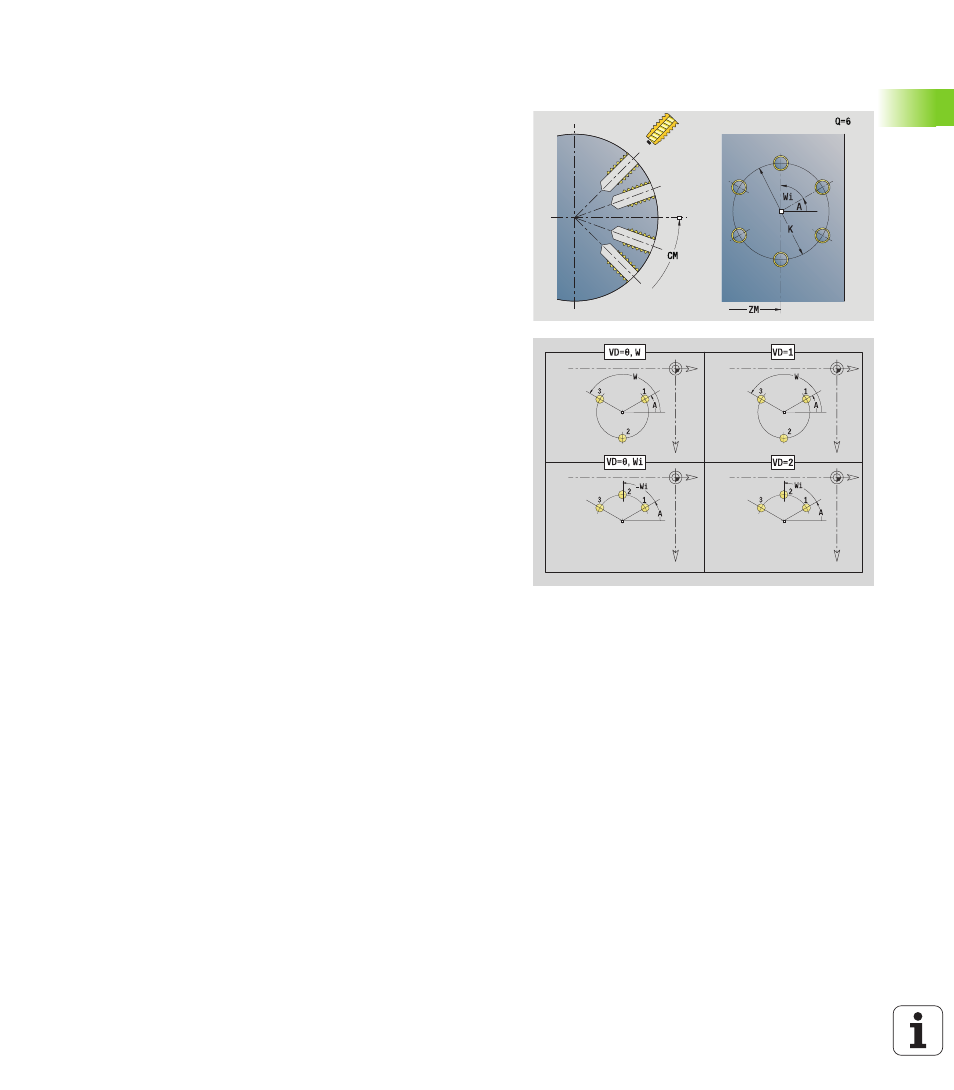

Unit „Modèle circulaire de taraudage sur
l'enveloppe"
L'Unit réalise un modèle circulaire de taraudage sur l'enveloppe.
Nom de l'unit : G73_Circ_Envel_C / cycle : G73 (voir à la page 320)
Utilisez la longueur d'extraction si l'outil est fixé dans une pince de
serrage avec compensation linéaire. En fonction de la profondeur à
tarauder, du pas et de la longueur d'extraction, le cycle détermine un
nouveau pas nominal. Le pas nominal est légèrement inférieur au pas
du taraud. Lors de la réalisation du filet, le taraud est extrait du mandrin
de serrage de la „longueur d'extraction“. Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Accès à la banque de données technologiques
 Mode d'usinage : taraudage
 Paramètres variables : S
Formulaire Modèle
Q
Nombre de perçages
ZM, CM Centre du modèle
A
Angle départ
Wi Incrément angulaire
K Diamètre du modèle
W Angle final
VD Sens du déroulement (par défaut: 0)
 VD=0, sans W: Répartition sur cercle entier
 VD=0, avec W: Répartition sur le plus grand arc de
cercle
 VD=0, avec Wi: Signe de Wi détermine le sens (Wi<0:
Sens horaire)
 VD=1, avec W: Sens horaire
 VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
 VD=2, avec W: Sens anti-horaire
 VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2 Point final du perçage (cote au diamètre)
F1 Pas du filetage
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
RB Plan de retrait
Autres formulaires :
voir à la page 58
