234
Programmation DIN
4.8 Cont
ours sur l'en
v
e
loppe

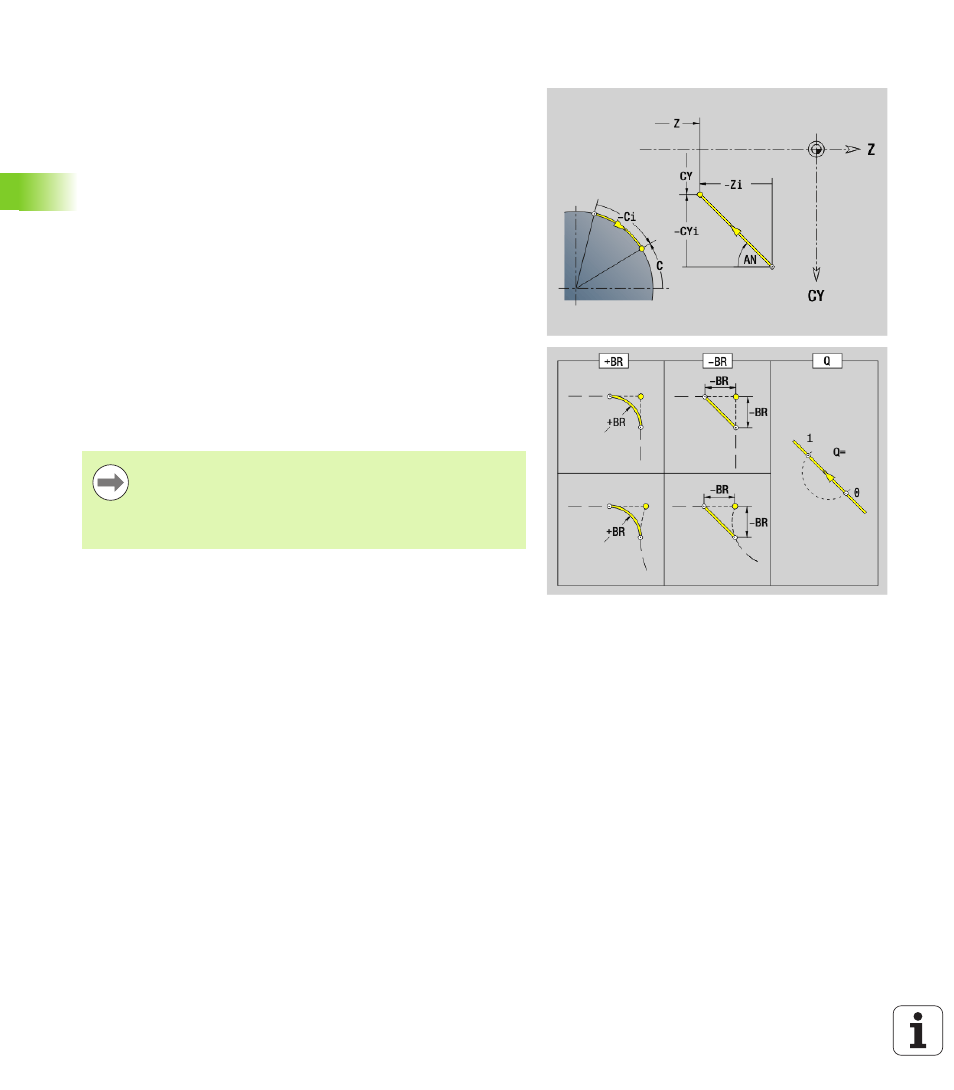

Droite sur l'enveloppe G111-Géo
G111 définit une droite sur l'enveloppe.
Paramètres
Z Point final
C Point final (angle final)
CY Point final en „cote linéaire"; référence: Développé avec
„diamètre de référence"
AN Angle avec l'axe Z
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe une
droite (par défaut: 0):
 Q=0: Point d'intersection proche
 Q=1: Point d'intersection éloigné
Programmation
 Z, CY: en absolu, en incrémental, modal ou „?“
 C: en absolu, incrémental ou modal
 Programmer soit Z– C, soit Z– CY
