1.2 L'éditeur smart.Turn
Structure des menus
Modes d'édition disponibles dans l'éditeur smart.Turn :
 Programmation UNIT (standard)
 Mode DIN/ISO (DIN PLUS et DIN 66025)

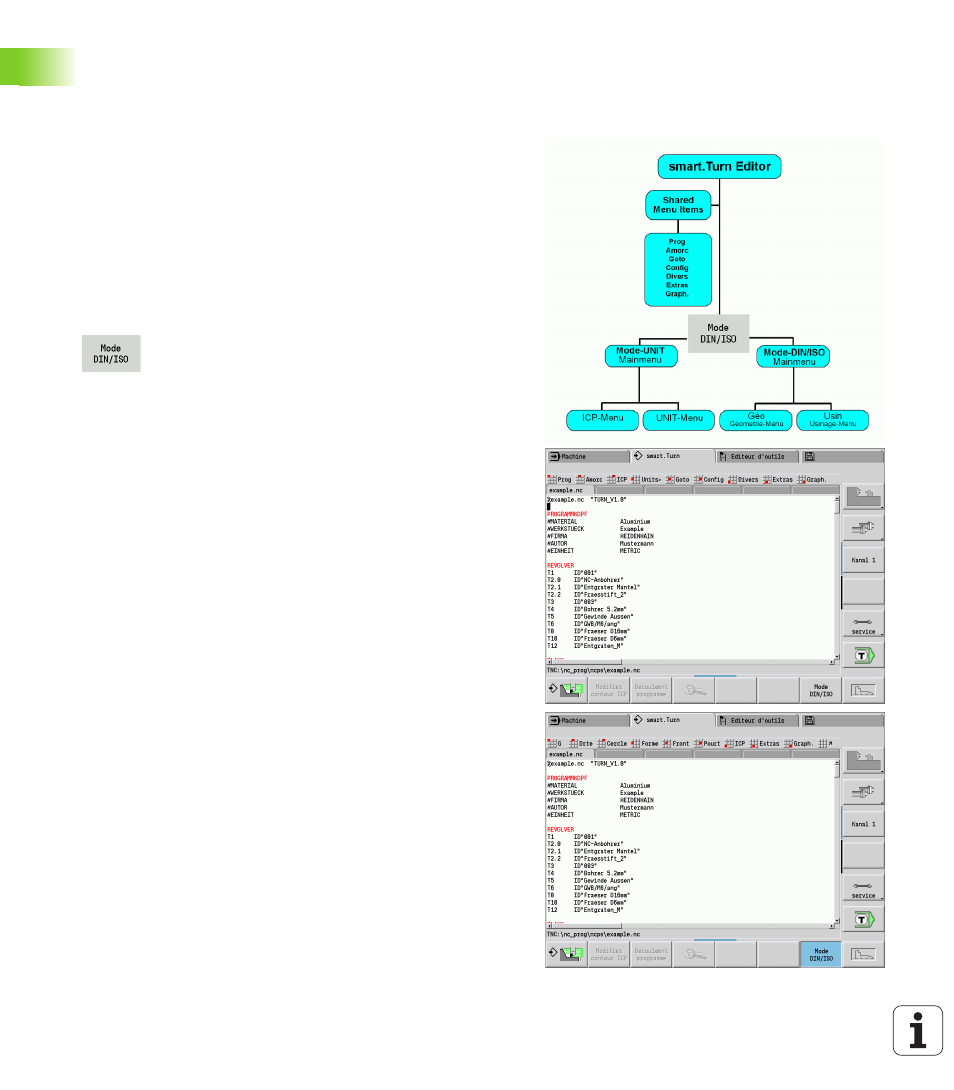

La figure de droite montre la structure des menus de l'éditeur
smart.Turn. De nombreux menus sont utilisés dans les deux modes.
Les menus diffèrent pour la programmation de la géométrie et de
l'usinage. A la place des menus „ICP“ et „Units“, les menus
„Géo(métrie)“ et „Usi(nage)“ sont affichés dans le mode DIN/ISO.
(voir figure ci-dessous). On commute dans le mode Editeur avec une
softkey.
 Bascule entre le mode Unit et le mode DIN/ISO
Dans des cas particuliers, on peut commuter en mode éditeur de texte
pour éditer des caractères sans contrôler de syntaxe. Le réglage a lieu
dans le menu „Configuration / Mode d'introduction“.
Voir la description des fonctions dans les chapitres suivants:
 Menus communs utilisés : (voir „Structure des menus” à la
page 36)
 Fonctions ICP: Chapitre 5 dans manuel d'utilisation
 Units pour les opérations de tournage et d'usinage avec l'axe C :
(voir „Units smart.Turn” à la page 57)
 Units pour l'usinage avec l'axe Y : (voir „Units Smart.Turn pour l' axe
Y” à la page 161)
 Fonctions G pour les opérations de tournage et d'usinage avec l'axe
C (Géométrie et usinage) : (voir „Programmation DIN” à la
page 183)
 Fonctions G pour les opérations d'usinage avec l'axe Y (Géométrie
et usinage) : (voir „Programmation DIN pour l' axe Y” à la page 481)
