Programmation CN
1
.3 Identificat
e
ur de section de pr
ogr
amme
1.3 Identificateur de section de
programme
Un nouveau programme CN créé contient déjà des identificateurs de
section. Selon le type d'opération, vous ajoutez d'autres sections ou
effacez des identificateurs de sections déjà présents. Un programme
CN doit contenir au moins les identificateurs USINAGE et END.

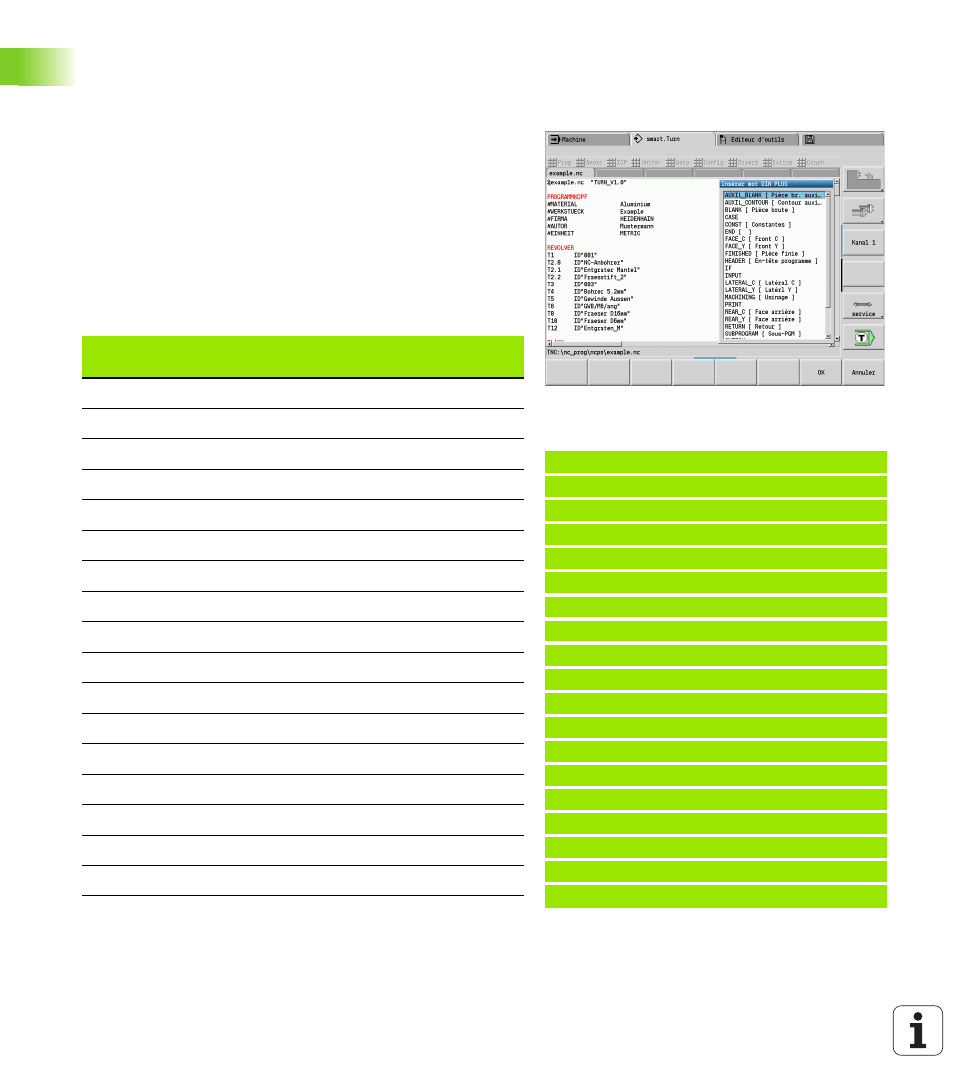

Vous trouverez les autres identificateurs de section de programme
dans la boite de dialogue le menu „Insérer mot DIN PLUS“
(menu“„Extras>„DINplus mot...“) La Commande inscrit
l'identificateur de section à la bonne position ou à la position courante.
Les identificateurs de section utilisés en langue de dialogue Allemand
sont en Allemand. Toutes les autres langues utilisent les
identificateurs de section en Anglais.
Exemple : Identificateurs de sections de
programme
. . . [Sections de description du contour]
PIECE BRUTE
N1 G20 X10 0 Z220 K1
PIECE FINIE
N2 G0 X60 Z0
N3 G1 Z-70
. . .
FRONT Z-25
N31 G308 ID“01“ P-10
N32 G402 Q5 K110 A0 Wi72 V2 XK0 YK0
N33 G300 B5 P10 W118 A0
N34 G309
FRONT Z0
N35 G308 ID“02“ P-6
N36 G307 XK0 YK0 Q6 A0 K34.641
N37 G309
. . .
Résumé des identificateurs de sections
français anglais
Amorce de programme
EN-TETE PROGRAMME HEADER Page 45
SYSTEME DE SERRAGE CLAMPS
Page 46
TOURELLE TURRET Page 47
Définition du contour
PIECE BRUTE BLANK Page 48
PIECE FINIE FINISHED
Page 48
CONT. AUX. AUXIL_CONTOUR Page 48
PIÈCE BR. AUXILIAIRE AUXIL_BLANK
Page 48
Contours avec l'axe C
FRONT FACE_C
Page 48
FACE ARRIERE REAR_C
Page 48
ENVELOPPE LATERAL_C
Page 48
Contours avec l'axe Y
FRONT_Y FACE_Y
Page 48
FACE_ARR._Y REAR_Y
Page 48
ENVEL._Y LATERAL_Y Page 49
