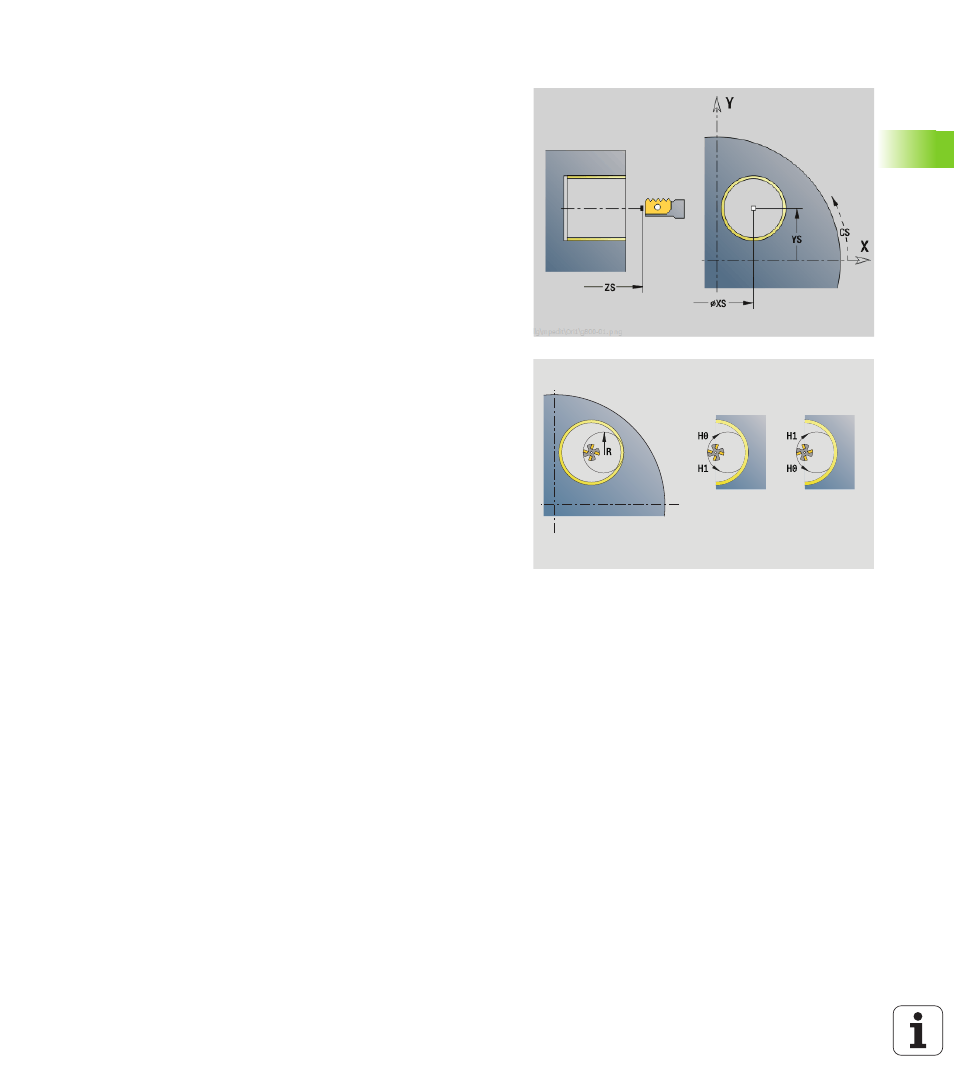

Unit „Fraisage de filet plan XY“
L'Unit fraise un filet à une position existante dans le plan XY.
Nom de l'unit : G800_FILET_Y_FRONT / cycle : G800 (voir à la page
522)
Accès à la banque de données technologiques :
 Mode d'usinage: Fraisage finition
 Paramètres variables: F, S
Modèle de formulaire de paramètre
APP
Approche voir à la page 63
CS Position initiale C
Z1 Point de départ du perçage
P2 Profondeur du filet
I Diamètre de filetage
F1 Pas du filetage
Paramètres du formulaire Cycle
J
Sens du filet:
 0 : filet à droite
 1 : filet à gauche
H Sens d'usinage
 0: En opposition
 1: En avalant
V Méthode de fraisage
 0: le filetage est usiné avec une hélice de 360°
 1: le filetage est usiné avec plusieurs hélices (outil
monodent)
R Rayon d'approche
Autres formulaires : voir à la page 58
