Vous agissez sur le sens de fraisage avec le „sens de déroulement
du fraisage H“, le „sens d'usinage Q“, et le sens de rotation de la
fraise (voir tableau suivant). Ne programmez que les paramètres
indiqués dans le tableau suivant.
Remarques portant sur le sens d'usinage Q=1 (de
l'extérieur vers l'intérieur):
 Le contour doit débuter par un élément linéaire.
 Si l'élément initial est < WB, WB est raccourci à la
longueur de l'élément initial.
 La longueur de l'élément initial ne doit pas être
inférieure à 1,5 fois le diamètre de la fraise.
Déroulement du cycle
1
La position initiale (X, Z, C) correspond à la position avant le cycle.
2 Calcul de la répartition des passes (passes dans le plan de
fraisage, passes de fraisage en profondeur); calcul des positions
et déplacements de plongée lors de la plongée pendulaire ou
hélicoïdale.
3
Déplacement à la distance de sécurité et positionnement en
fonction de „O“ à la première profondeur de fraisage ou bien
plongée pendulaire ou hélicoïdale.
4 Usine un plan.
5 L'outil est relevé à la distance de sécurité, il avance et se
positionne à la profondeur de fraisage suivante.
6
Répétition de 4...5 jusqu'à ce que toute la surface soit usinée.
7
Rétracte l'outil en fonction du „plan de retrait RB“

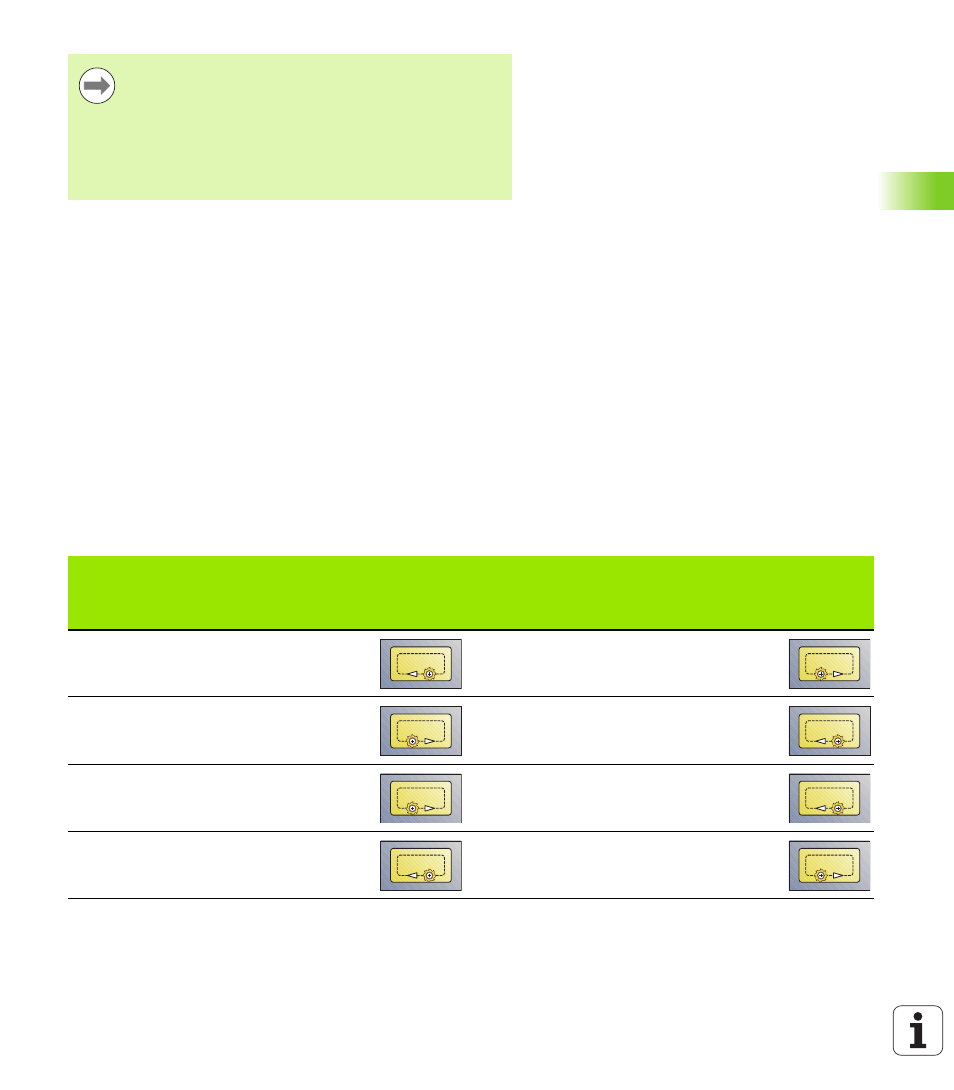

Fraisage de poche, ébauche G845
Sens
déroulement
fraisage
Sens
d'usinage Sens rot.
outil
Exécution
Sens
déroulement
fraisage
Sens
d'usinage Sens rot.
outil
Exécution
en opposition
(H=0)
de l'intérieur
(Q=0)
Mx03 en avalant
(H=1)
de l'intérieur
(Q=0)
Mx03
en opposition
(H=0)
de l'intérieur
(Q=0)
Mx04 en avalant
(H=1)
de l'intérieur
(Q=0)
Mx04
en opposition
(H=0)
de l'extérieur
(Q=1)
Mx03 en avalant
(H=1)
de l'extérieur
(Q=1)
Mx03
en opposition
(H=0)
de l'extérieur
(Q=1)
Mx04 en avalant
(H=1)
de l'extérieur
(Q=1)
Mx04
