394
Programmation DIN
4.31 Pr
ogr
ammation de v
a
ri
ables
Lire les données d'outils
Utiliser la syntaxe suivante, pour lire les données d'outil. Vous avez
ainsi accès aux outils qui sont actuellement présents dans la liste de
la tourelle.
Si une chaîne de rechange est définie, programmez le „premier outil“
de la chaîne. La Commande détermine les données de „l'outil actif“.
Accès aux données d'outils de la tourelle
Syntaxe: #wn(select)
 n = numéro d'emplacement dans la
tourelle
 n = 0 pour l'outil courant
 select = identifiant de l'information à
lire
Sens principal de l'usinage
#wn(HR) Sens principaux de l'usinage:
 0: Indéfini
 1: +Z
 2: +X
 3: –Z
 4: –X
 5: +/–Z
 6: +/–X
Exécution
#wn(AS) Exécutions
 1: à droite
 2: à gauche

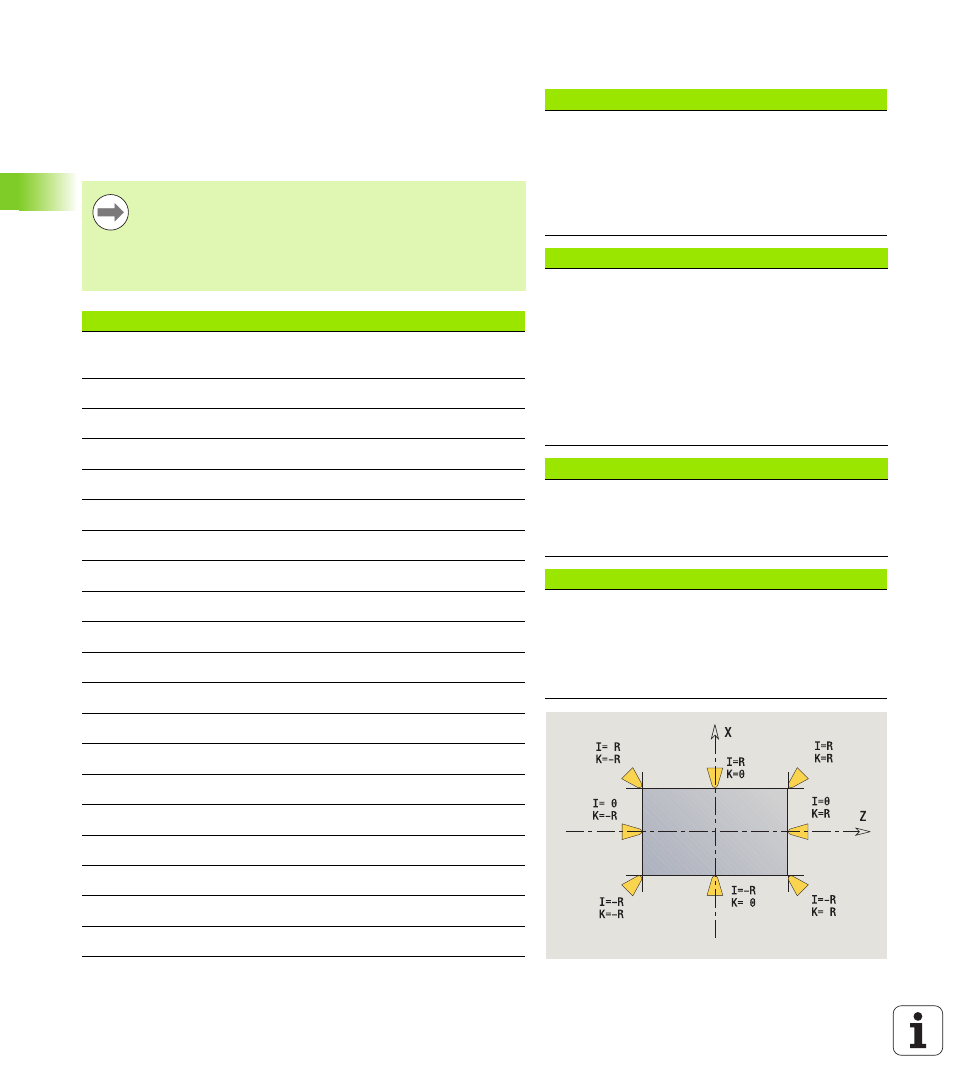

Position outil
#wn(WL) Position d'outil (référence: Sens
d'usinage de l'outil):
 0: Sur le contour
 1: A droite du contour
 – 1: A gauche du contour
Vous pouvez directement consulter les informations
d'outils grâce au numéro d'identification. Par exemple,
cela peut être nécessaire si les emplacements à l'intérieur
de la tourelle ne sont pas attribués. Programmez une
virgule et le numéro d'identification de l'outil après le code
souhaité, p.ex. #L1 = #W1( ZL, "001").
Identifiants des informations d'outils
#wn(ID) Nr. d'identification de l'outil (affecter dans variable de
texte (#xn)
#wn(WT) Type d'outil à 3 chiffres
#wn(WTV) 1ère Position du type d'outil
#wn(WTH) 2 Position du type d'outil
#wn(WTL) 3 Position du type d'outil
#wn(NL) Longueur utile (outils de tournage intérieur et perçage)
#wn(HR) Sens d'usinage principal (voir tableau de droite)
#wn(NR) Sens d'usinage secondaire pour outils de tournage
#wn(AS) Version (voir à droite)
#wn(ZZ) Nombre de dents (outils de fraisage)
#wn(RS) Rayon de dent
#wn(ZD) Diamètre de l'embout
#wn(DF) Diamètre de la fraise
#wn(SD) Diamètre du cône
#wn(SB) Largeur du tranchant
#wn(SL) Longueur de la dent
#wn(AL) Longueur d'attaque de coupe
#wn(FB) Largeur de la fraise
#wn(WL) Position d'outil
#wn(ZL) Jauge en Z
