224
Programmation DIN
4.6 Cont
ours ax
e C – Pr
incipes de base

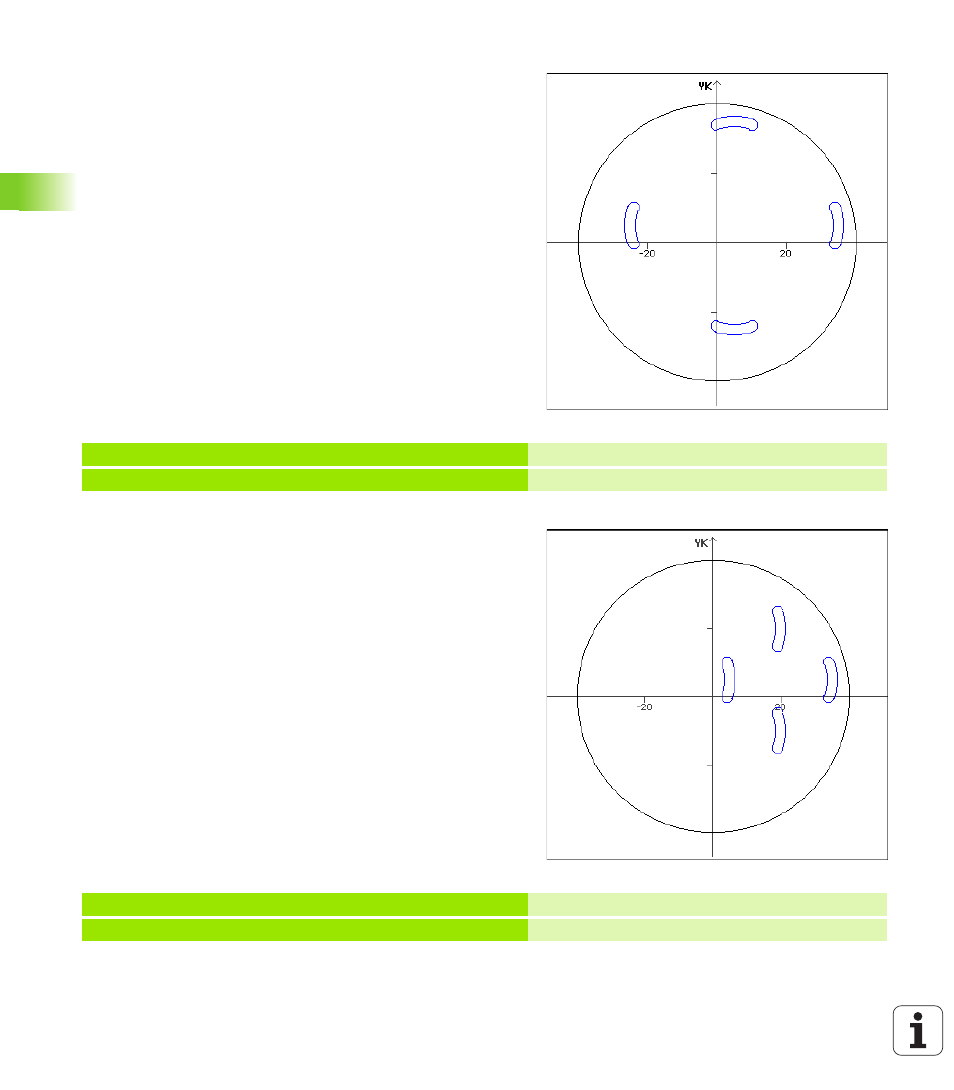

Centre de courbure comme référence et position normale
Programmation:
 Centre du modèle <> centre de courbure
 Rayon du modèle = rayon de courbure
 Position normale
Ces commandes disposent les rainures à la distance „rayon du
modèle+rayon de courbure“ autour du centre du modèle.
Exemple: Centre de courbure comme référence, position normale
Centre de courbure comme référence et position d'origine
Programmation:
 Centre du modèle <> centre de courbure
 Rayon du modèle = rayon de courbure
 Position d'origine
Ces commandes disposent les rainures à distance „rayon du
modèle+rayon de courbure“ autour du centre du modèle tout en
conservant l'angle initial et l'angle final.
Exemple: Centre de courbure comme référence, position d'origine
N.. G402 Q4 K30 A0 XK5 YK5 H0
Modèle circulaire, position normale
N.. G303 I0 J0 R15 A-20 W20 B3 P1
Rainure circulaire
N.. G402 Q4 K30 A0 XK5 YK5 H1
Modèle circulaire, position d'origine
N.. G303 I0 J0 R15 A-20 W20 B3 P1
Rainure circulaire
