148
Units smart.Turn
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

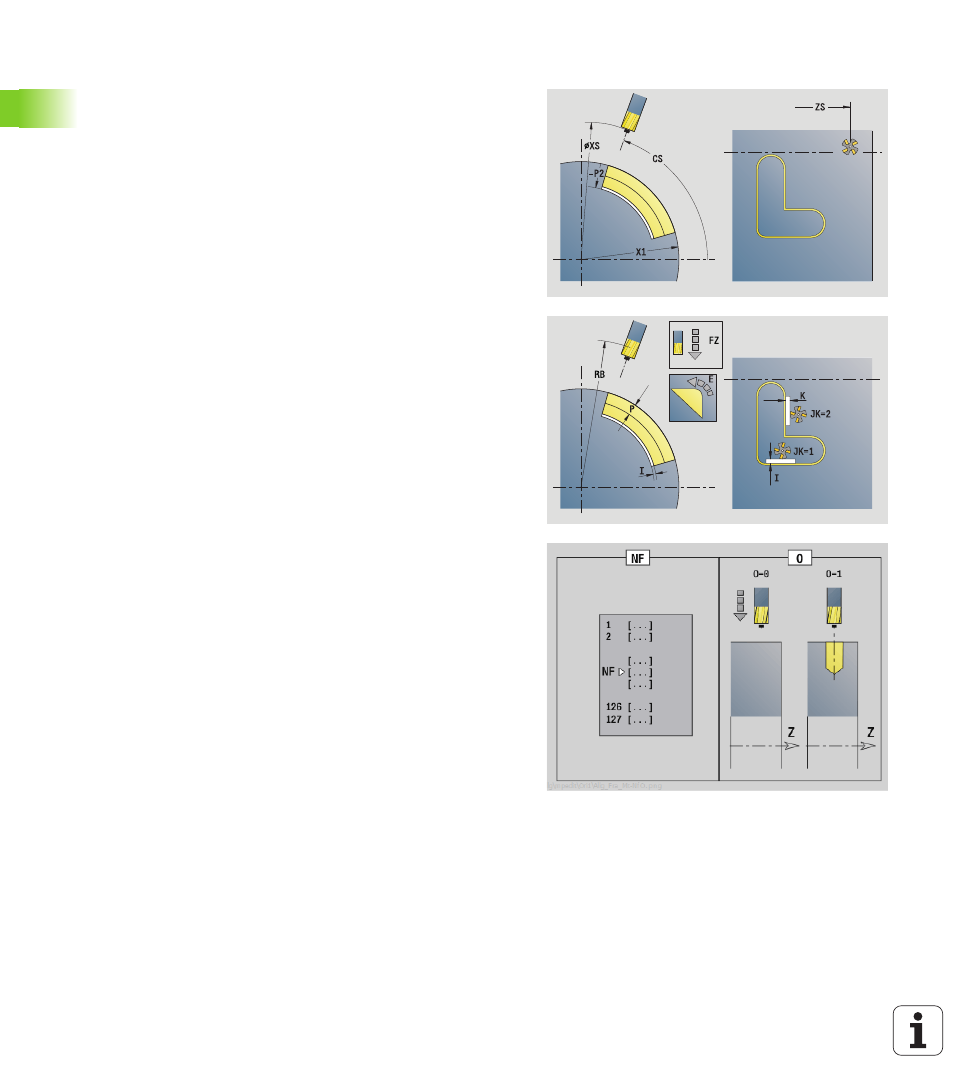

Unit „Fraisage Contour ICP, Enveloppe"
L'Unit usine le contour défini avec ICP sur l'enveloppe.
Nom de l'unit : G840_Con_C_Envel / cycle : G840 (voir à la page 353)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage finition
 Paramètres variables : F, S, FZ, P
Formulaire Contour
FK
voir à la page 60
NS Numéro de séquence début de contour
NE No séqu. finale contour
X1 Bord supérieur de fraisage (cote de diamètre)
P2 Profondeur du contour (cote de rayon)
Formulaire cycle
JK
Position de fraisage
 0 : sur le contour
 1, contour fermé : à l'intérieur du contour
 1, contour ouvert : à gauche du contour
 2, contour fermé : à l'extérieur du contour
 2, contour ouvert : à droite du contour
 3 : dépend de H et MD
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur dans le sens de la passe
FZ Avance de plongée
E Avance réduite
R Rayon d'approche
O Comportement de plongée
 0: droite – Le cycle déplace l'outil au point initial, plonge
en avance travail et fraise le contour.
 1: dans l'avant-trou – Le cycle positionne l'outil au-
dessus de la position de pré-perçage, plonge et fraise le
contour.
NF Marque de position (seulement quand O=1)
RB Plan de retrait (cote de diamètre)
Autres formulaires :
voir à la page 58
