194
Programmation DIN
4.2 Définition de la pièce br
ut
e
4.2 Définition de la pièce brute

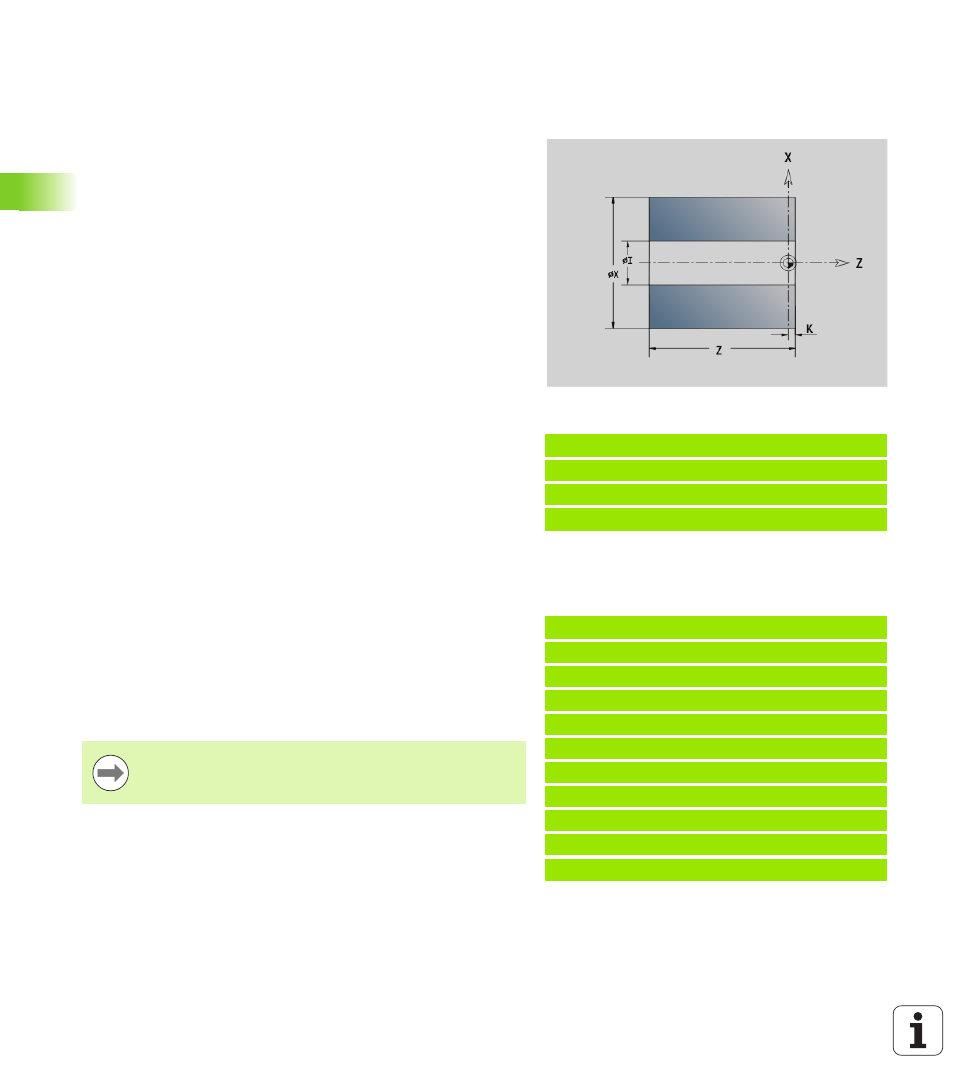

Mandrin barre/tube G20-Géo
G20 définit le contour d'une barre/tube.
Pièce moulée G21-Géo
G21 crée le contour de la pièce brute à partir du contour de la pièce
finie, plus la „surépaisseur équidistante P".
Exemple : G20-Géo
. . .
PIECE BRUTE
N1 G20 X80 Z100 K2 I30 [tube]
. . .
Paramètres
X  Diamètre barre/tube
 Diamètre du cercle circonscrit avec pièce brute multi-pans
Z Longueur de la pièce brute
K Côté droit (distance point zéro pièce – côté droit)
I Diamètre intérieur pour les tubes
Exemple : G21-Géo
. . .
PIECE BRUTE
N1 G21 P5 Q1 [pièce brute moulée]
. . .
PIECE FINIE
N2 G0 X30 Z0
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Paramètres
P Surépaisseur équidistante (référence: contour de la pièce finie)
Q Perçage O/N (par défaut: 0)
 0: Sans
 1 : avec perçage
G21 ne peut pas être utilisé pour la description d'un „Brut
auxiliaire“.
